一份丙类工业建筑给排水CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 参考图纸：47张
• 设计年代：近代,近代
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：5
• 大样节点：泵房
• 项目所在地：江苏

附件详情

• 目录
• 设计说明
• 主材表
• 喷淋给排水原理图
• 消火栓给水系统图
• 消防给水平面图
• 喷淋给水平面图
• 泵房给排水图
• 洁净车间一吊顶内喷淋布置平面图
• 喷淋给水系统原理图
• 一层镭射钻孔、机械钻孔区域吊顶内喷淋平面图
• 二层AOI车间、微影车间区域吊顶内喷淋平面图

附件详情

工程介绍：
该项目为丙类非电子类工业建筑，建筑耐火等级二级。室内外高差0.30m。设计范围为建筑单体室内给排水.

、消防设计。

设计内容：
生活给水系统，污水系统、雨水系统等。

稿件，共47张图纸。

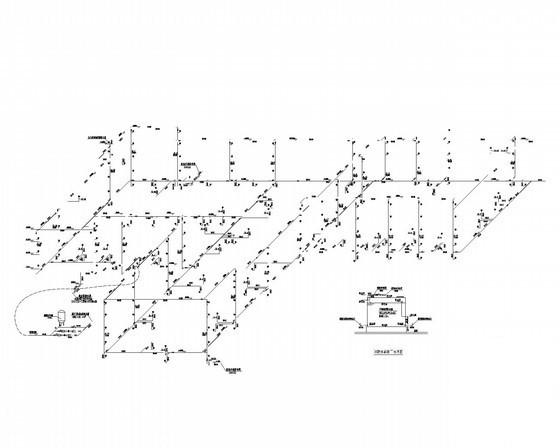

消火栓给水系统图

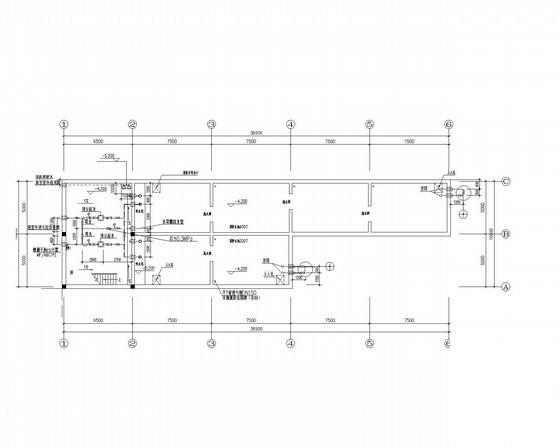

泵房水池给排水平面图

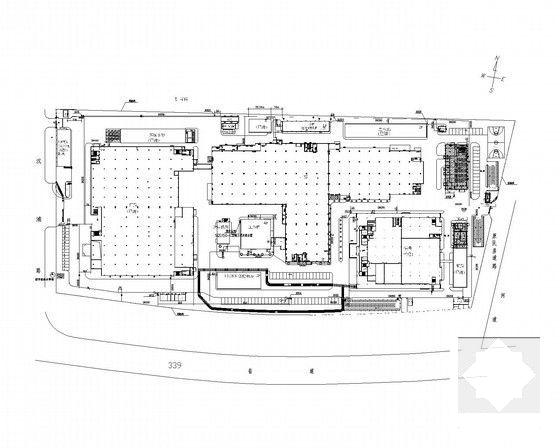

消防给水总平面图

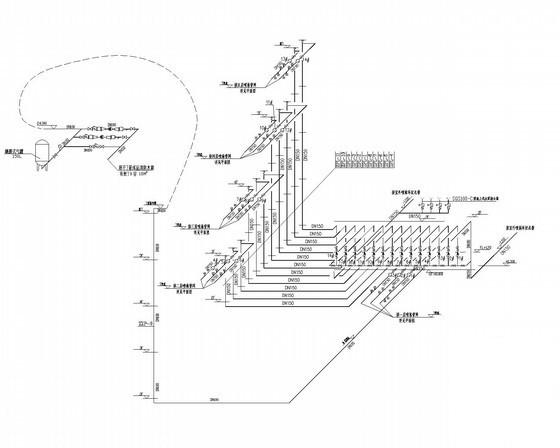

喷淋给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
