一份丁类厂房给排水CAD施工图纸设计

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 项目所在地：云南

附件详情

一、项目概要：
该项目是厂房搬迁扩能及高原型特高压电力变压器建设项目，由一层的丁类厂房和二层
的辅房组成。图纸内容包含设计施工说明，主要设备材料表及图例，给排水平面图、雨水系统图、给排水系统图等
二、给水系统：
1.给水：该项目厂房和二层辅房给水由市政管道直接供水。
2.热水：采用太阳能热水器配置辅助电加热系统。
三、排水系统：
1.采用雨污分流制排水系统，厂区少量的生产废水经处理后排入厂区污水管道
2.屋面雨水和厂区雨水经管道汇集到市政雨水管
四、 消防系统 ：
1.本厂房为丁类，二级耐火等级，可燃物较少，配置灭火器和室外消火栓。

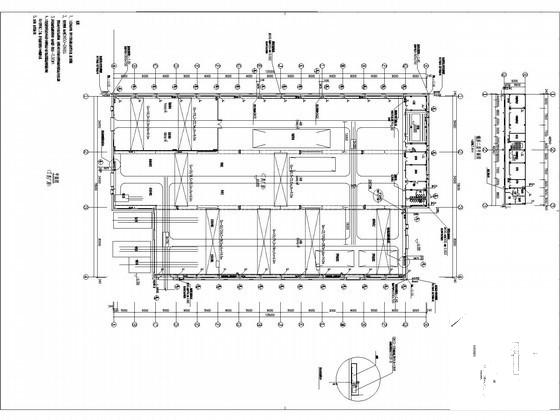

给排水平面图

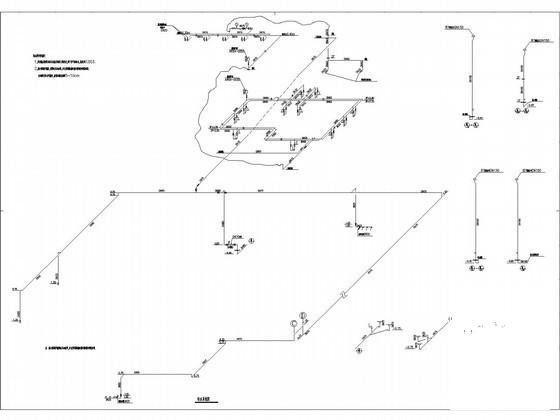

给排水系统图

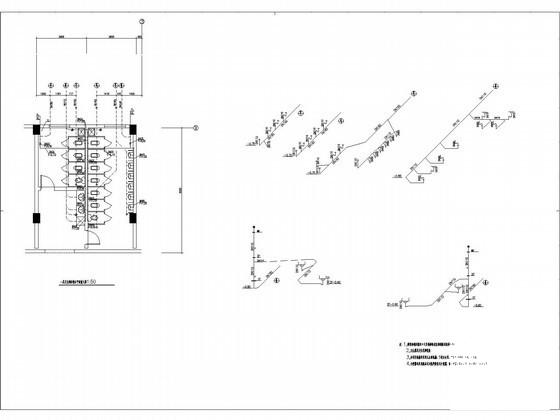

卫生间给排水平面放大图及系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
