丁类机器生产厂房电气施工CAD大样图

该附件为丁类机器生产厂房 电气施工图 。

概况：

该项目为辽宁大连某机器公司工程2#建筑（生产厂房），建筑占地面积8537.76m，建筑面积9208.02m，建筑耐火等级二级，生产火灾危险类别为丁类，生产厂房建筑设计结构形式为单层轻型钢结构，端头设有两层钢框架结构；抗震设防烈度七度，建筑使用年限50年，屋面防水等级Ⅱ级。室内地面标高±0.000相当于绝对标高30.85m。

设计范围：

配电系统；照明系统；电力系统；防雷接地系统；

综合布线、监控、门禁系统；火灾报警系统；

消防电源监控系统。

部分图纸摘录：

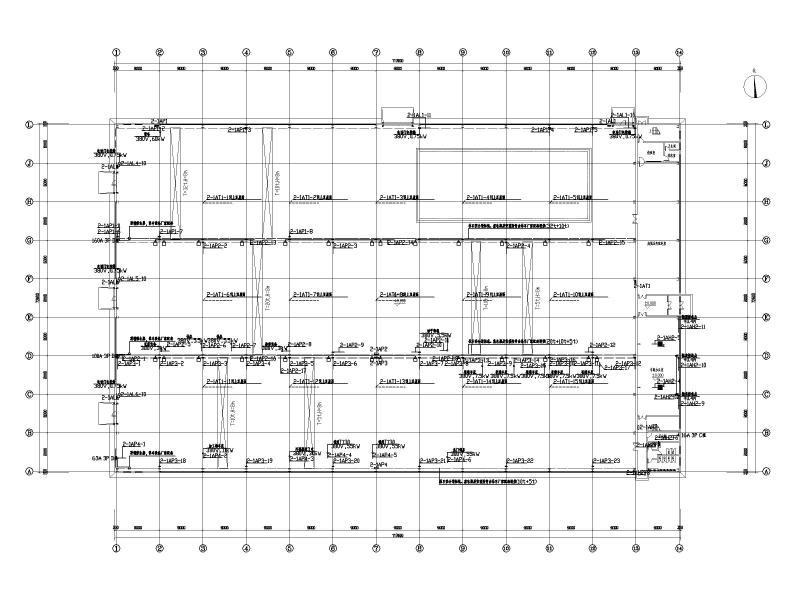

电力平面图

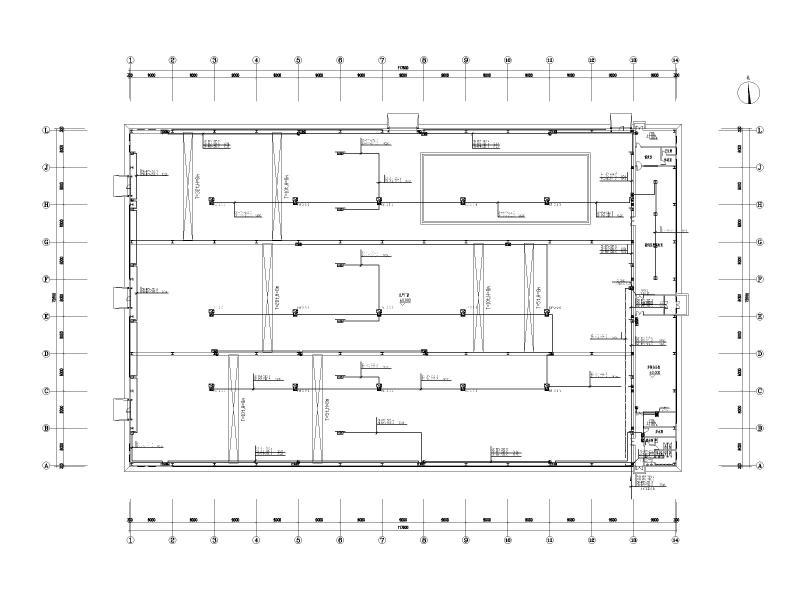

火灾报警及电源监控平面布置图

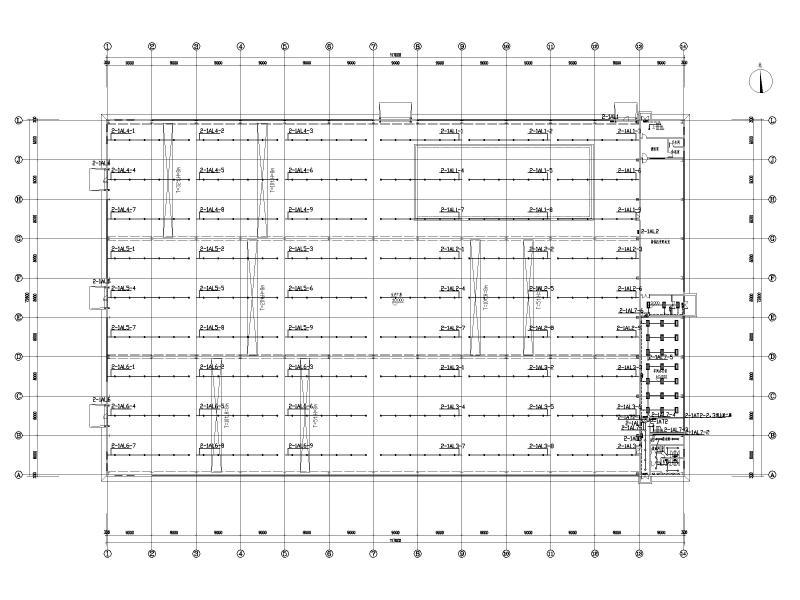

照明平面图

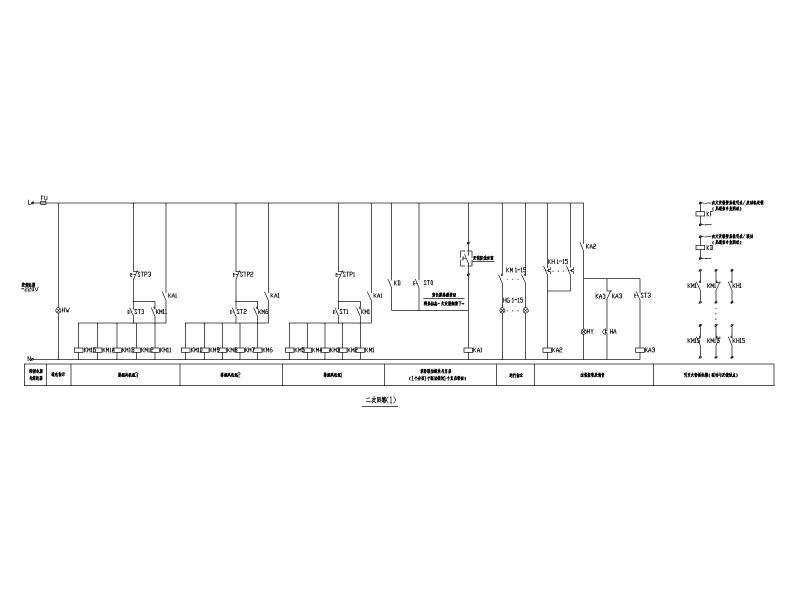

二次回路图

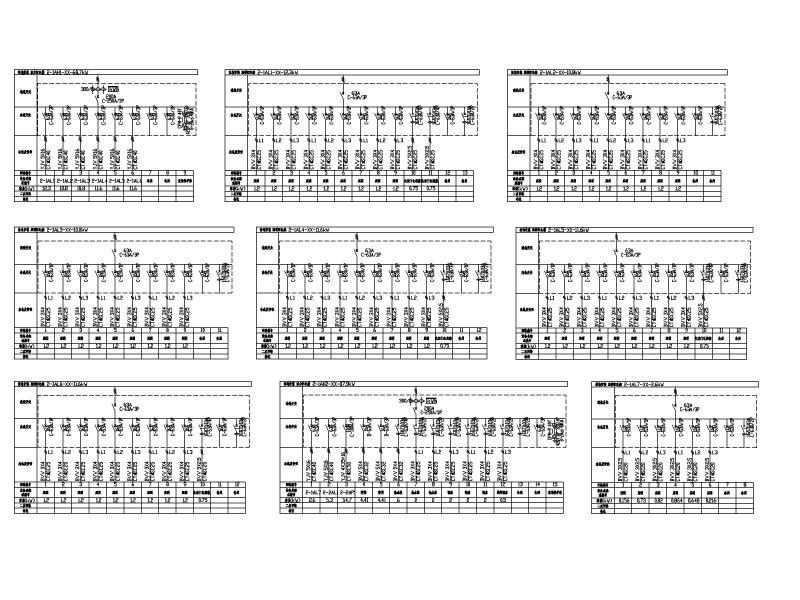

配电箱系统图

干线系统图

火灾报警系统图

综合布线、监控、门禁系统图

防雷接地做法大样图
