生产厂房与办公室电气施工CAD大样图
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 参考图纸：3张
- 节点大样：电缆
- 强电 设计：低压配电, 电气照明, 接地安全
- 弱电设计：通信系统
附件详情
- 1、 电气设计 说明
- 2、照明供电系统图
- 3、 照明平面图
- 4、插座平面图
- 5、通讯平面图
- 6、接地平面图

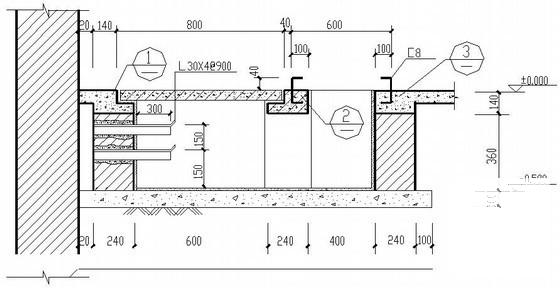

- 7、电缆沟大样图
附件详情
该附件是某生产厂房与办公室电气施工图纸，电气设计包含配电系统设计、照明灯具布置、插座动力系统、电话通讯系统、接地系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

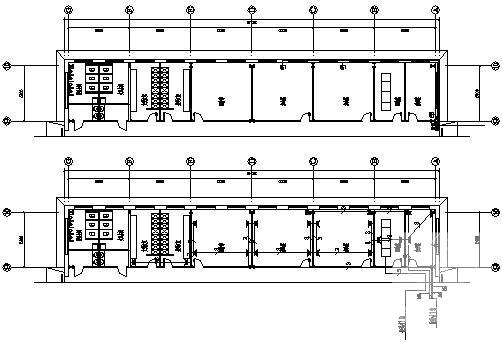

厂房办公室电气 - 1 -

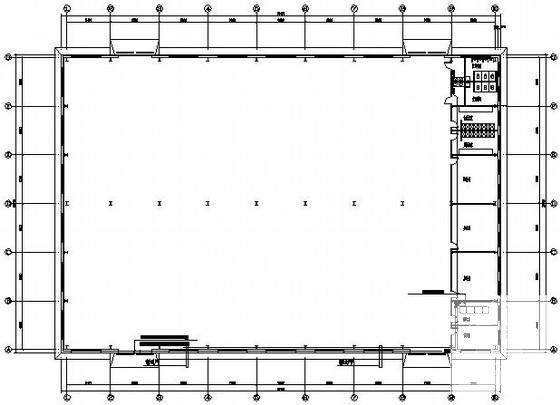

厂房办公室电气 - 2 -

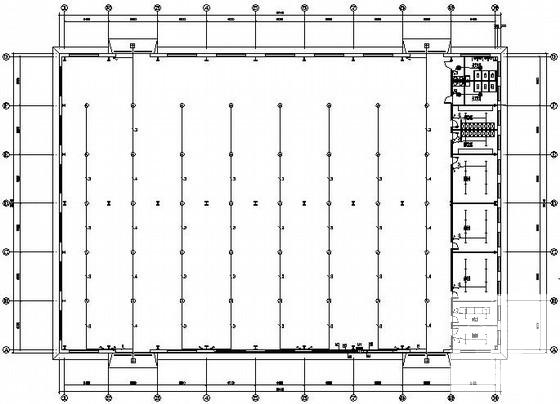

厂房办公室电气 - 3 -
厂房办公室电气 - 4
以上是部分截图，请下载附件后查看完整高清内容
