2层厂房办公室改造项目电气施工CAD图纸

该项目位于上海市嘉定区，其主要功能为厂房。本项目现状有７幢建筑，项目将改建为拥有实验、办公中心、研发中心、管理中心、会议中心、餐厅及GMP制药厂房的精准医学产业孵化基地。

本建筑为既有两层办公室改造项目，建筑主体高度9.48m，建筑设计结构形式为框架结构，基础形式为筏板基础，耐火等级二级。

一、设计范围

供配电系统；电力、照明及插座配电；

火灾自动报警及联动控制系统；

通信系统；综合布线系统（不涉及网络设备)；

有线电视系统；公共/消防广播系统；

安全防范系统；防火门监控系统。

二、图纸特点

本项目为办公司改造项目电气设计，专业性适中，复杂程度一般。此套该资料包含基础强弱电平面系统及一些智能化设计，且图面整洁美观，适合广大电气人员参考学习。

三、部分图纸摘录

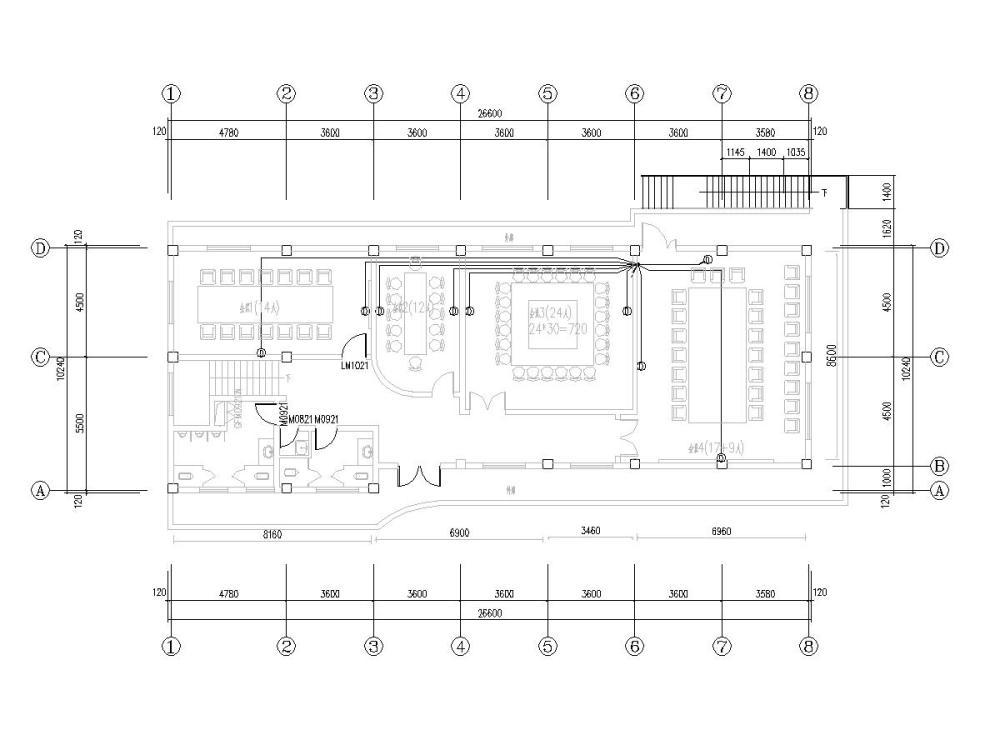

照明平面图

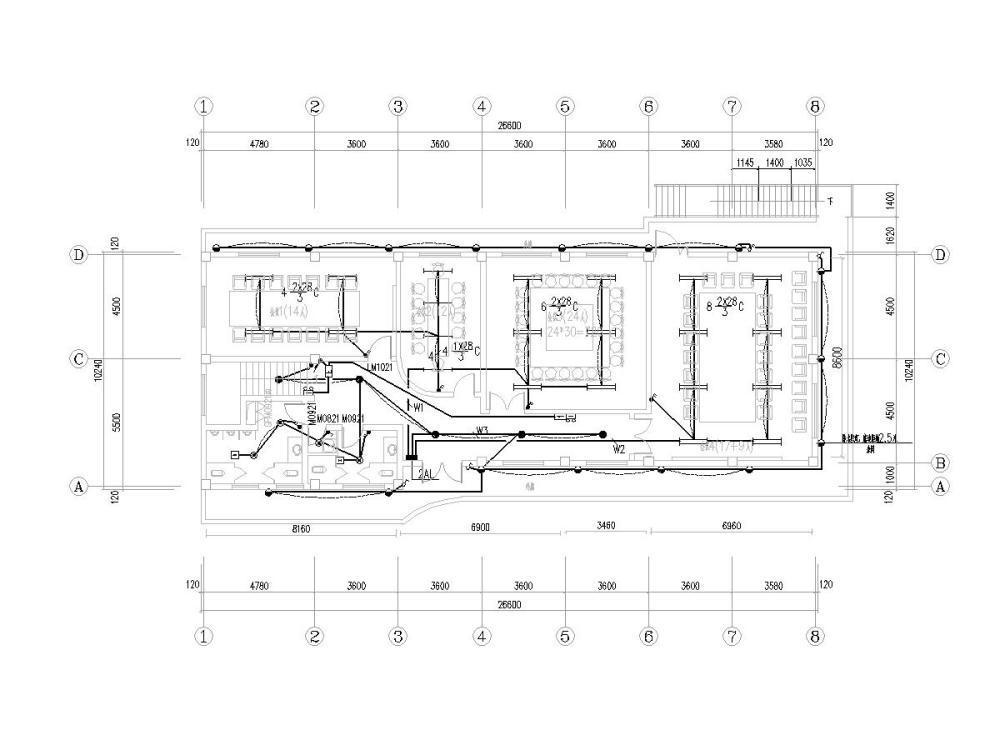

插座平面图

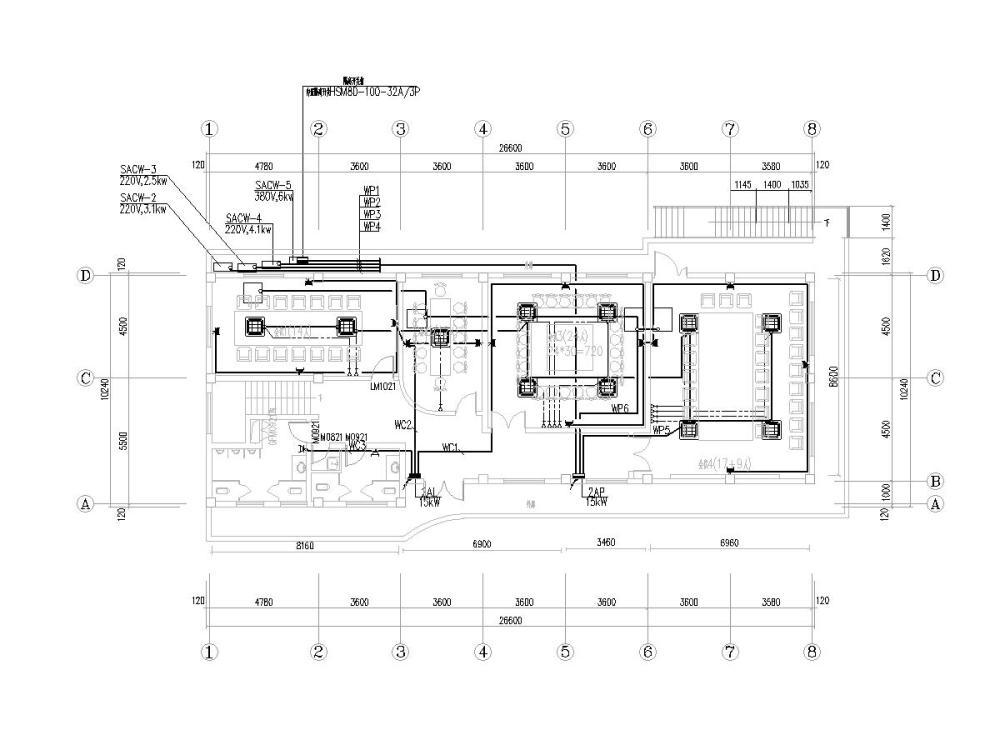

弱电平面图

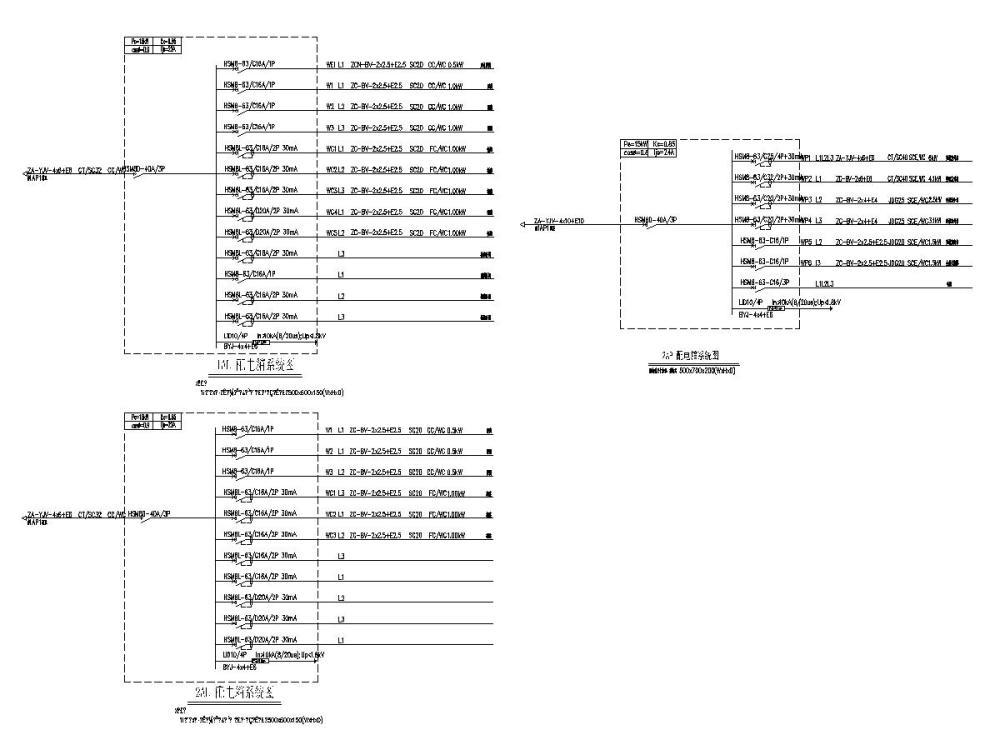

配电箱系统图

火灾自动报警及联动控制系统图

安防系统图、有线电视系统图

综合布线系统图、公共和消防应急广播系统图
