生态科技产业园丁类多层厂房给排水施工图纸cad平面图

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：3434平方米
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 排水体制：雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 项目所在地：贵州

设计总说明：1、 项目概要：该项目为 贵州省生态科技产业园丁类多层厂房 给排水施工图 ；其中滑油间火灾危险性为丙类，燃油设备间火灾危险性为乙类，面积小于该防火分区面积的5%，故火灾危险性仍为丁类。附楼二层，总建筑面积约3434平方米 ，高度约13.7m。

2、设计范围：室内生产生活给水系统，循环冷却水系统，排水系统，室内消火栓系统以及移动式建筑灭火器的配置等。

部分图纸展示：

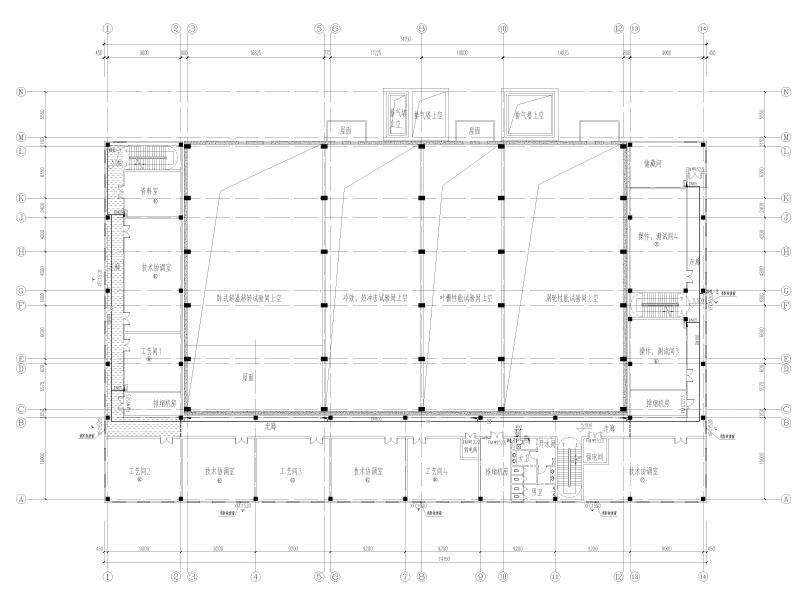

二层给排水、消防平面图

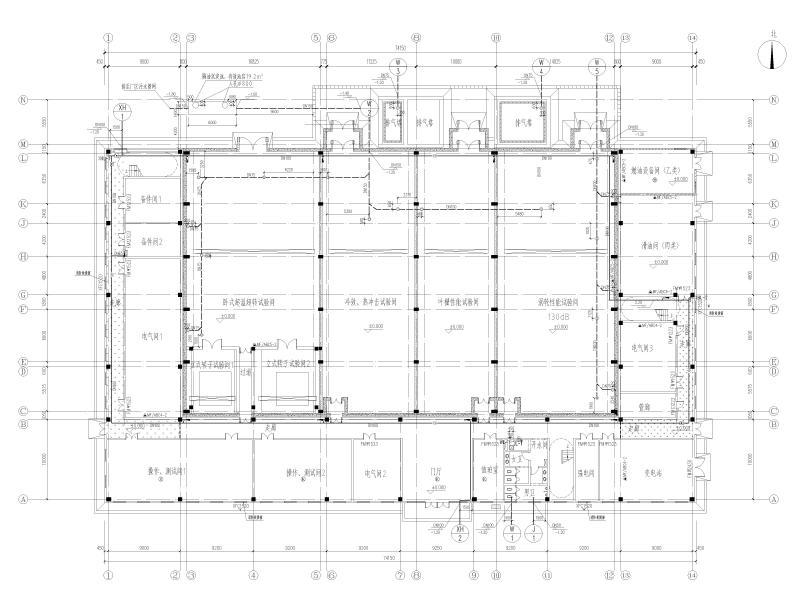

一层给排水、消防平面图

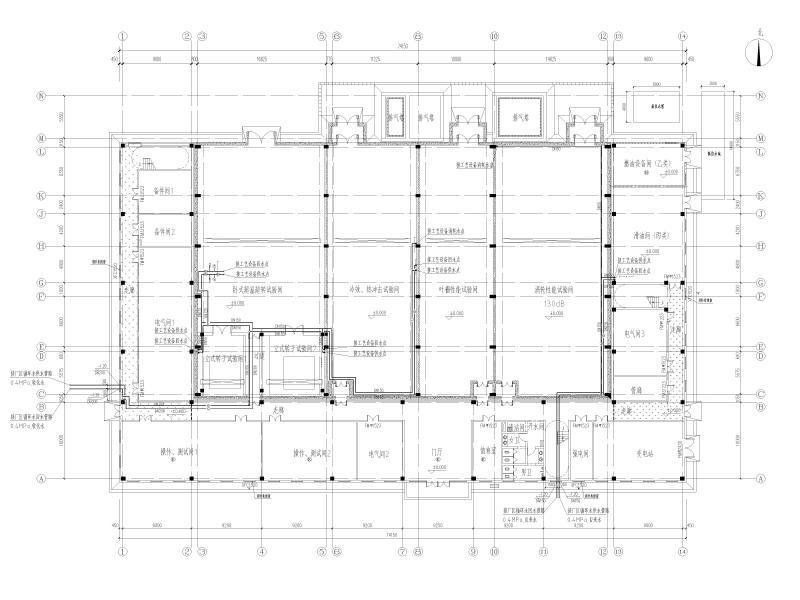

一层循环水平面图

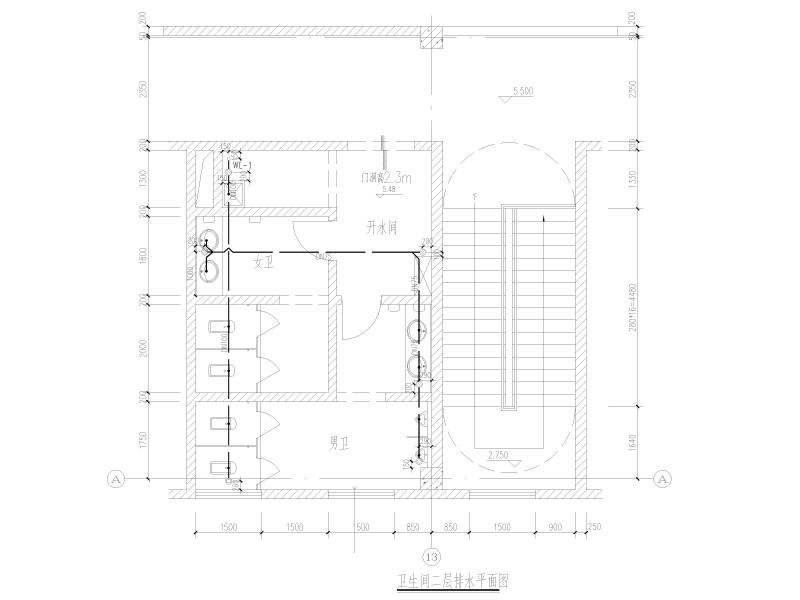

卫生间二层排水平面图

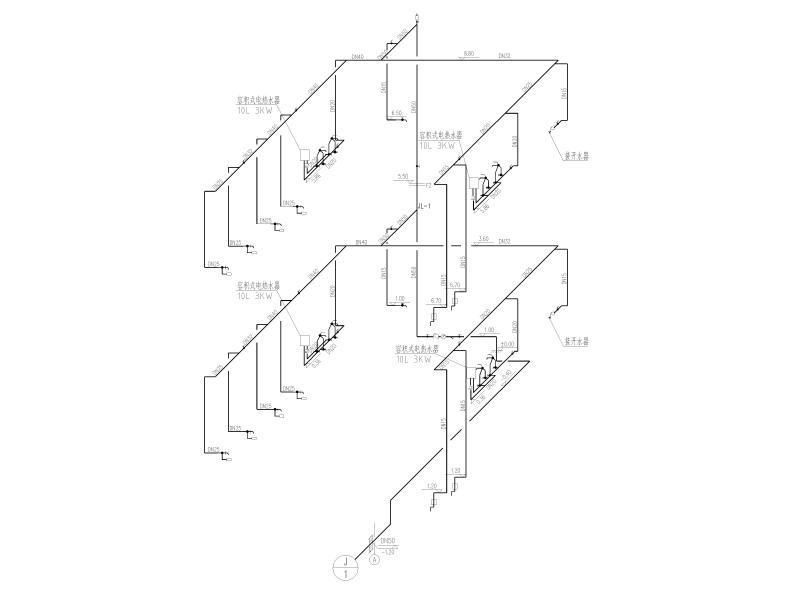

卫生间给水管系图

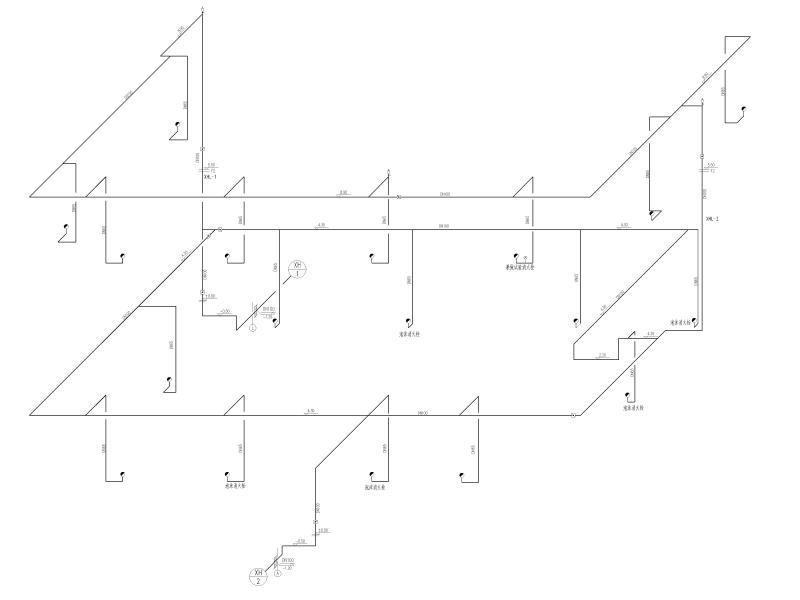

消火栓管系图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
