一份特色大型工程生态平台给排水CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：科研
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：28张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 生产供水设计：循环冷却水系统
• 排水设计：污水系统,雨水系统,消防排水
• 消防设计：雨淋系统
• 供水设备：水泵站
• 供水方式：市政供水
• 供水分区：两区
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：5,15
• 大样节点：卫生间
• 项目所在地：湖北

附件详情

• 1、排水系统原理图
• 2、消火栓给水系统原理图
• 3、给水系统原理图
• 4、一层给排水、消火栓平面图
• 5、卫生间给排水大样
• 6、屋面给排水、消防平面图

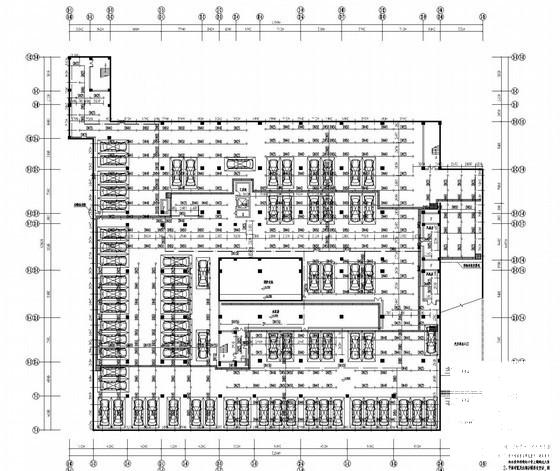

• 7、地下室喷淋管道平面图
• 8、地下室给排水、消防平面图
• 9、喷淋给水系统原理图
• 10、消火栓给水系统原理图

附件详情

该项目地上部分建设层数3层，建筑高度13.800m。设有2栋科研综合楼，2栋研究基地，2栋资源植物研究平台，1栋水生植物研究平台，1栋研究生电教室。主体地下一层设置室内消防水池及消防水泵房。地下室建筑面积3573.99m2.具有完善的排水 消防系统 ，地下部分防火等级一级，采用潜水泵加压排水。
共28张

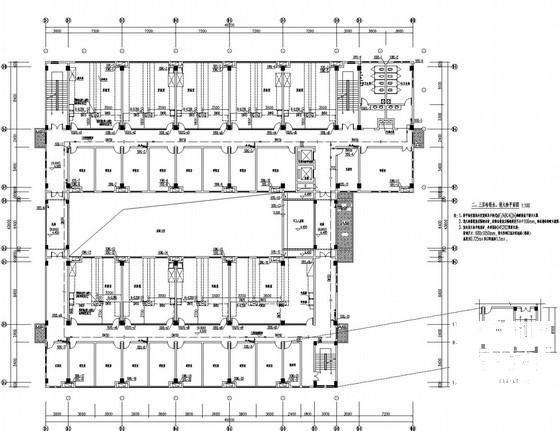

二、三层排水消防平面图

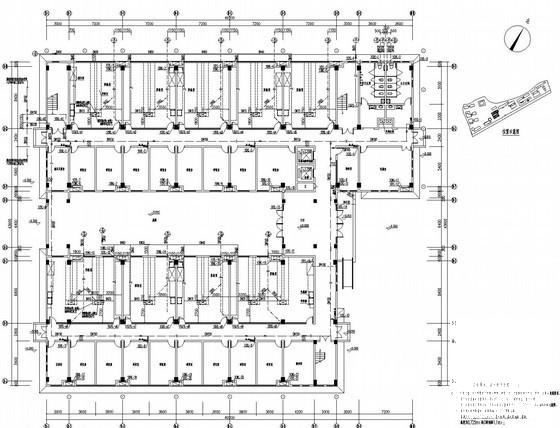

排水消火栓平面图

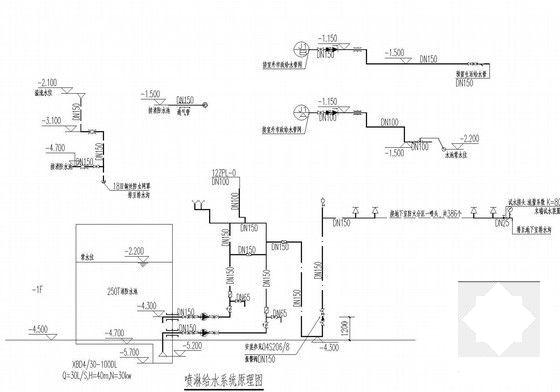

喷淋系统原理图

给水排水原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
