一份4层大型超市给排水CAD图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑地上层数：4层
• 建筑地下层数：1层
• 出图日期：2009
• 建筑设计面积：70008平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,热水,消火栓
• 地下室用途：商业

附件详情

总建筑面积70008平方米，其中地上68475平方米，地下1533平方米；建筑高度为20.0m 。
地上四层为建材商场，层高5.0m ，一二层局部为百安居，层高10.0m ，局部地下一层为设备用房。 给排水设计内容包括室内给排水、雨水、开水、消防给排水等。

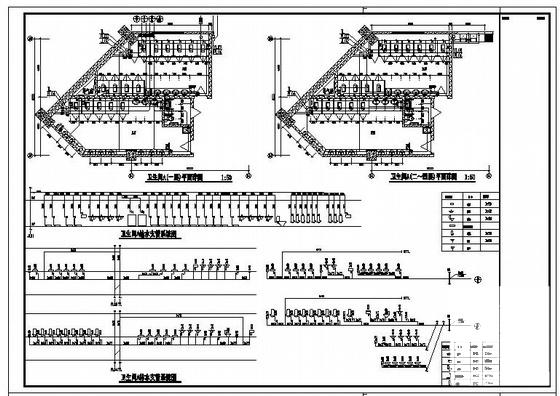

第 1 张图

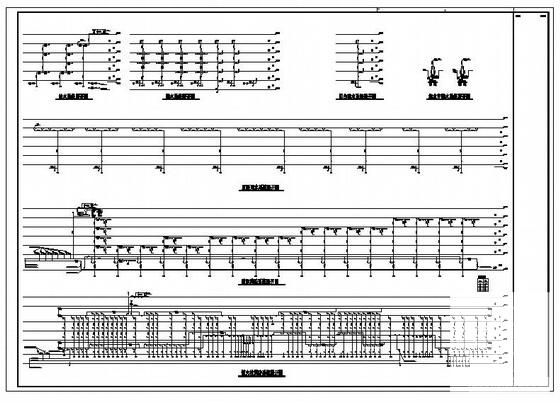

第 2 张图

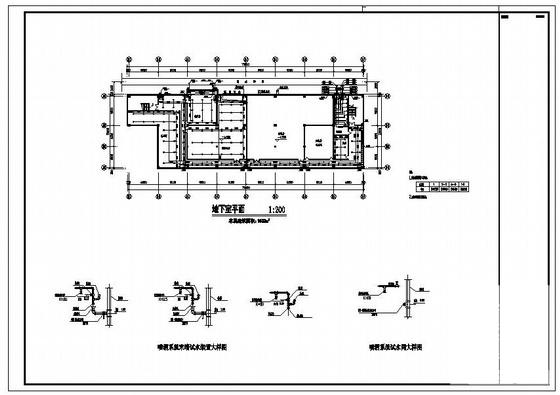

第 3 张图

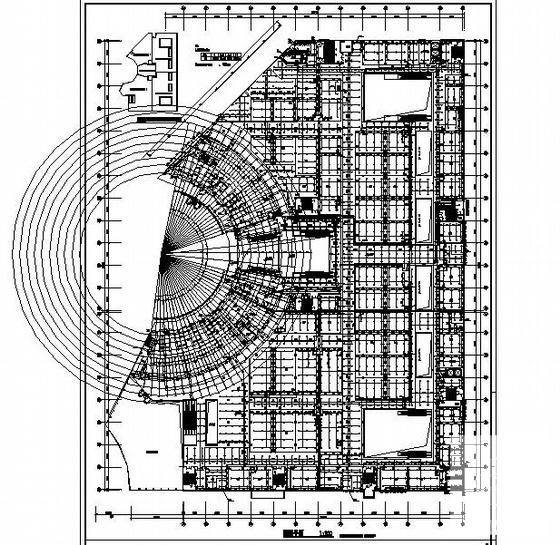

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
