一份双拼别墅给排水CAD图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅建筑
• 建筑层数：多层建筑
• 建筑设计面积：318.31平方米
• 建筑高度：11.45m
• 地上楼层：3层
• 地下楼层：1层
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给水系统,废水排水系统,雨水排水系统
• 地下室：车库
• 参考图纸：20张以下
• 设计年代：近代

附件详情

该项目为A、B型双拼别墅，该项目单个建筑高度11.45米，建筑占地318.31平米，包括生活给水系统、生活排水系统、污水系统。
设计，图纸共8张

-层给排水

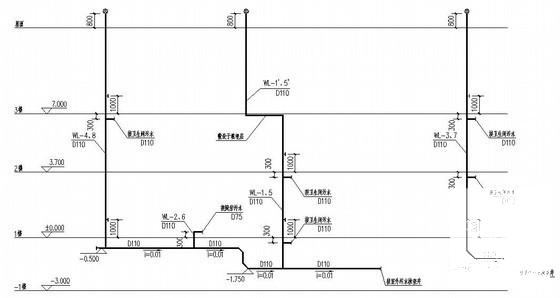

污水原理图

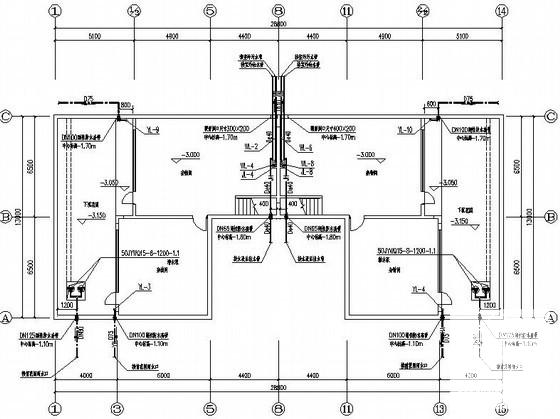

第 1 张图

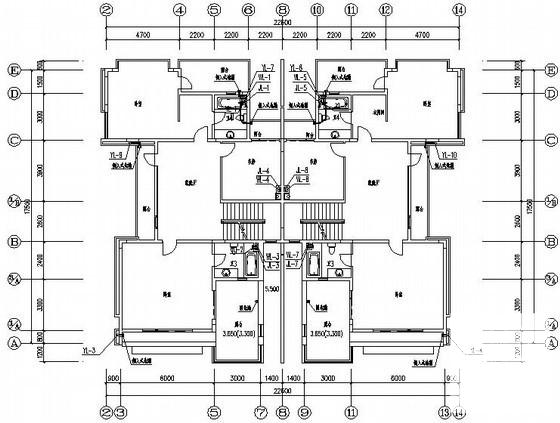

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
