3层双拼别墅建筑施工套CAD图纸

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅类型：双拼别墅
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 项目地址：辽宁
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：52张
• 建筑面积：1009平方米
• 建筑高度：11.75m
• 地上层数：3层
• 地下室建筑面积：326平方米
• 效果图：无

附件详情

单栋总开间x进深：12.55x16.7米

该资料包含：建筑设计说明、资料目录、总平面图、地下层平面图、1-3层平面图、立面图、剖面图、结构施工图、电气施工图、暖通施工图、给排水施工图、材料做法表、节点详图、门窗详图、门窗表、工程材料做法表

参考图纸：52张CAD

剖面

平面

6#-14#(4#原型)_t3.dwg

6#-14#(4#原型)设计说明材料做法_t3.dwg

6#....给排水施工图.dwg

6、7、8、9、10、11、12、13、14#营口别墅6.09-打图版-电.dwg

4#后续基础.dwg

6.dwg

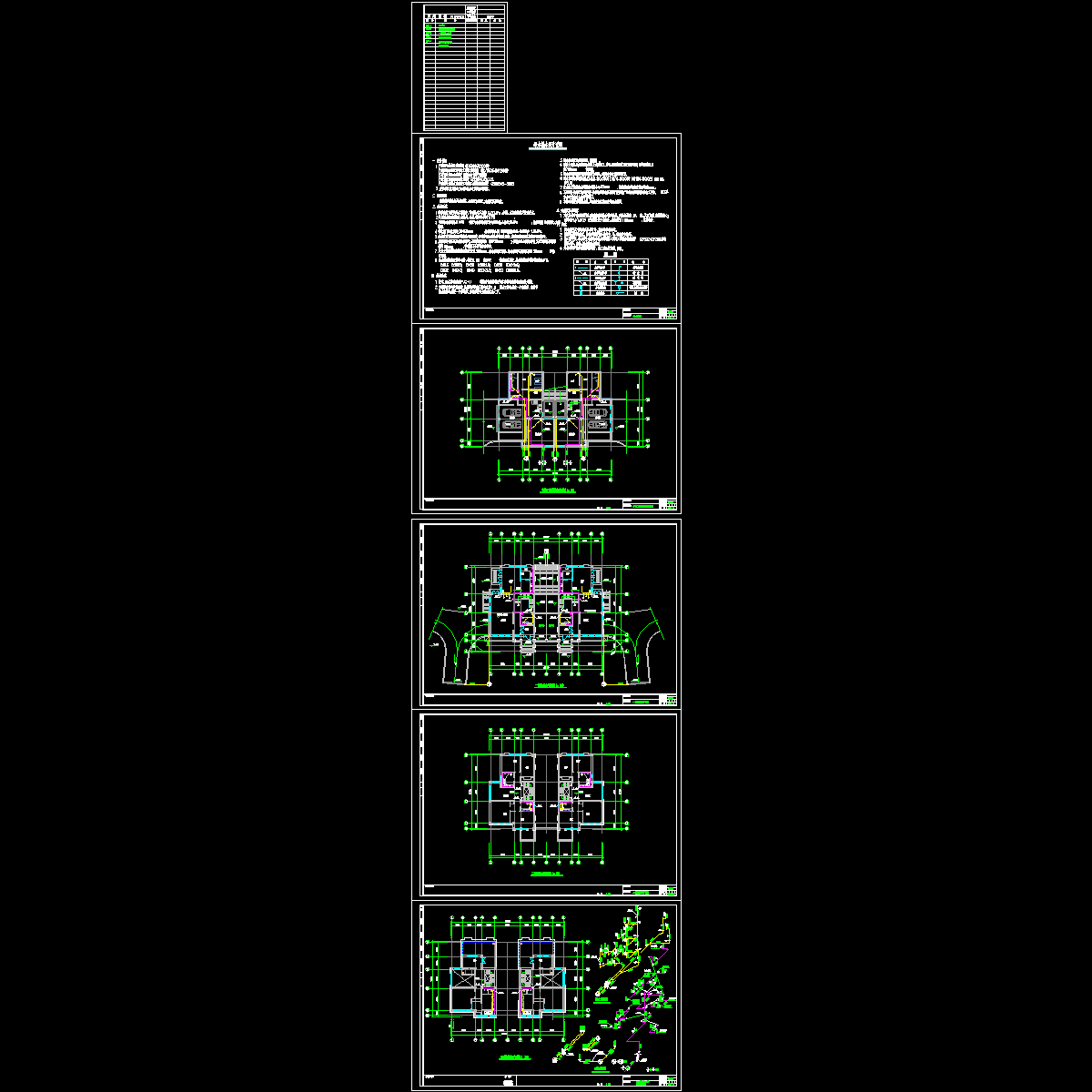

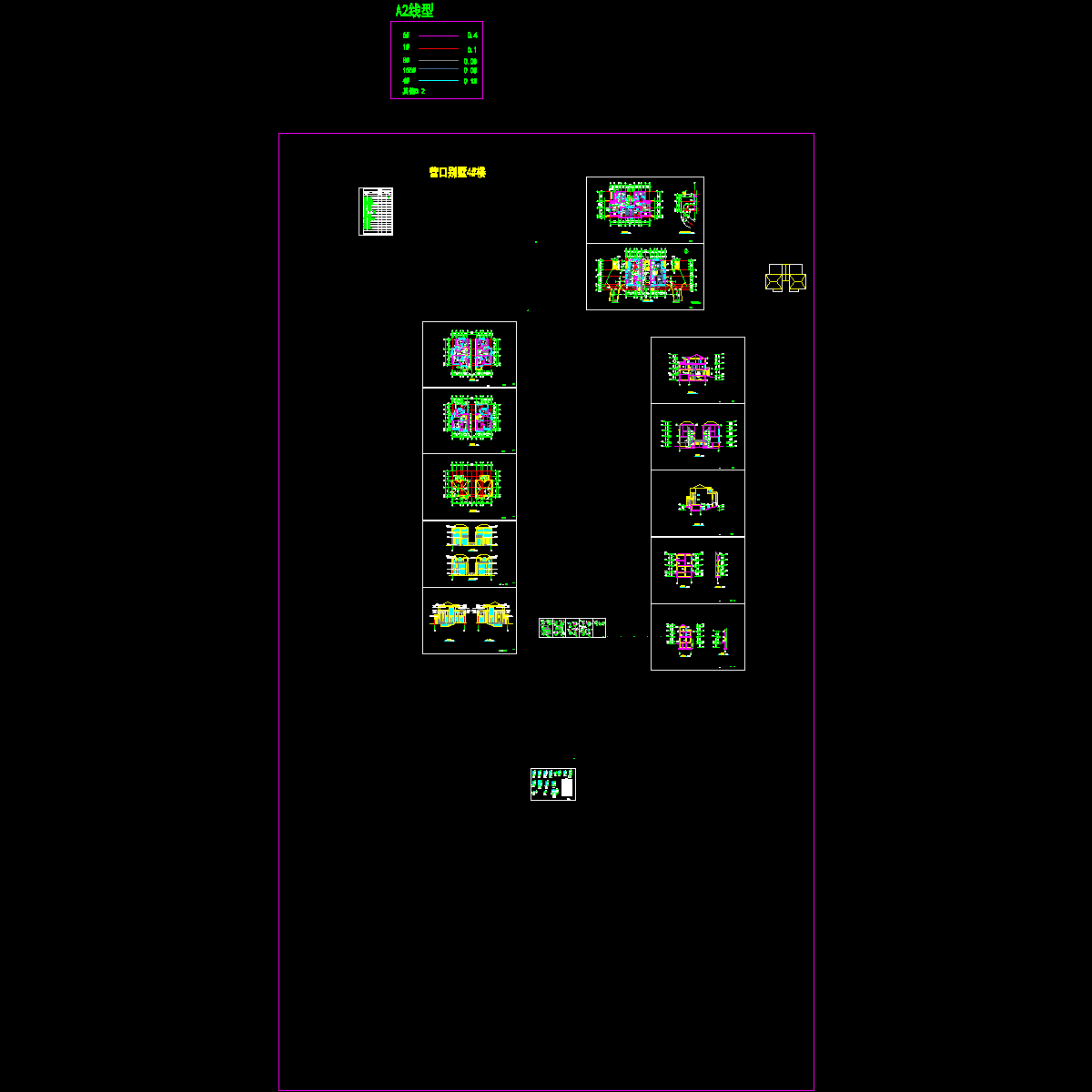

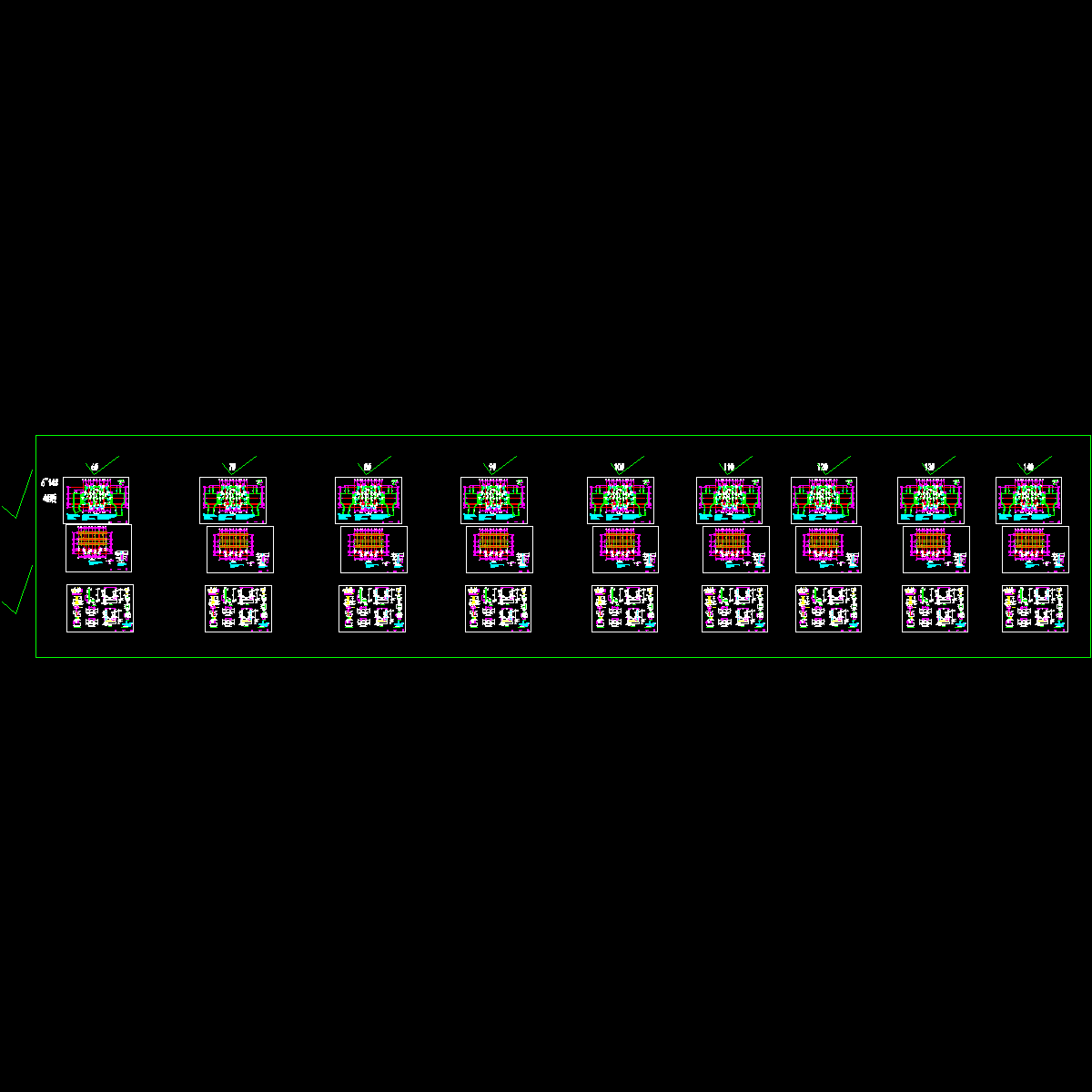

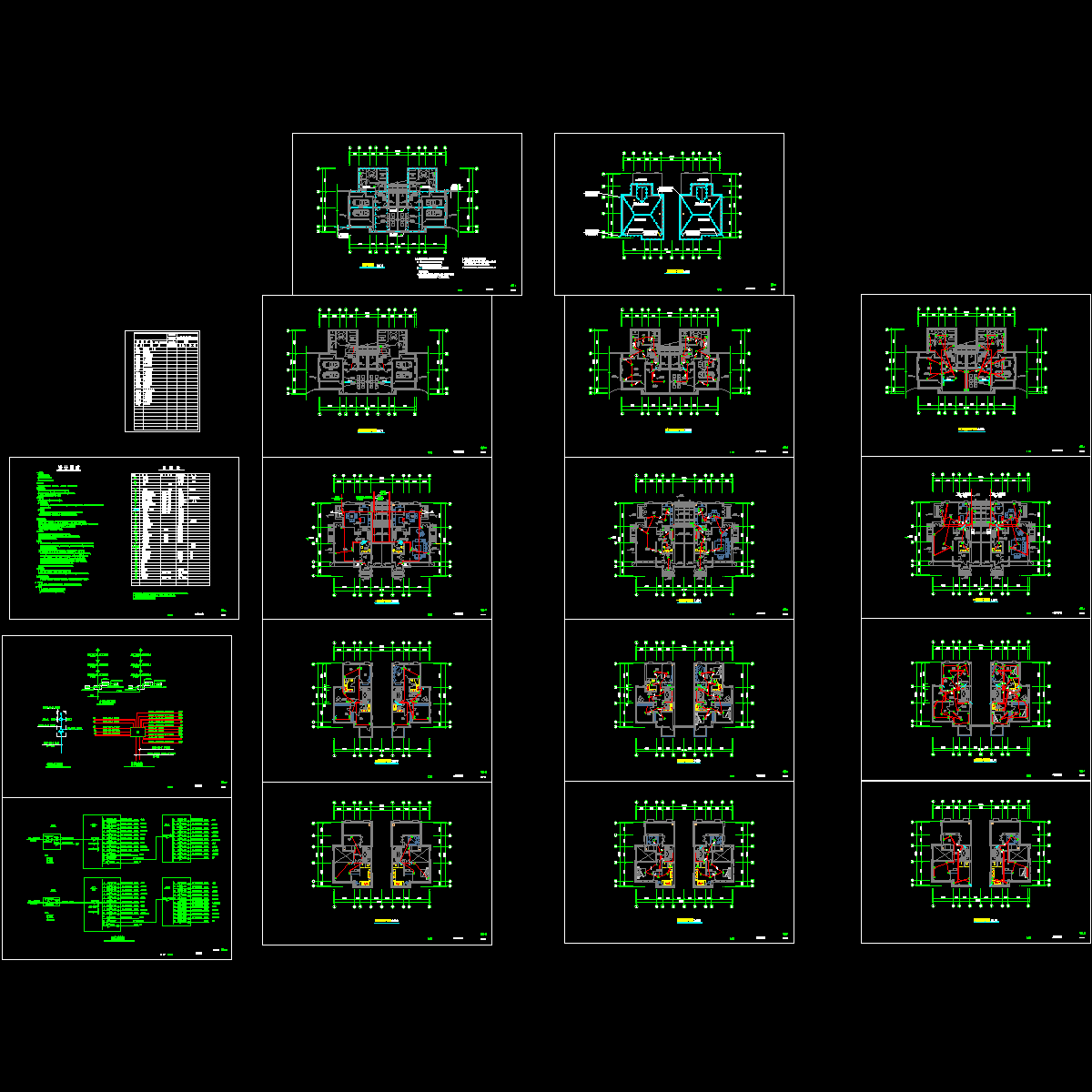

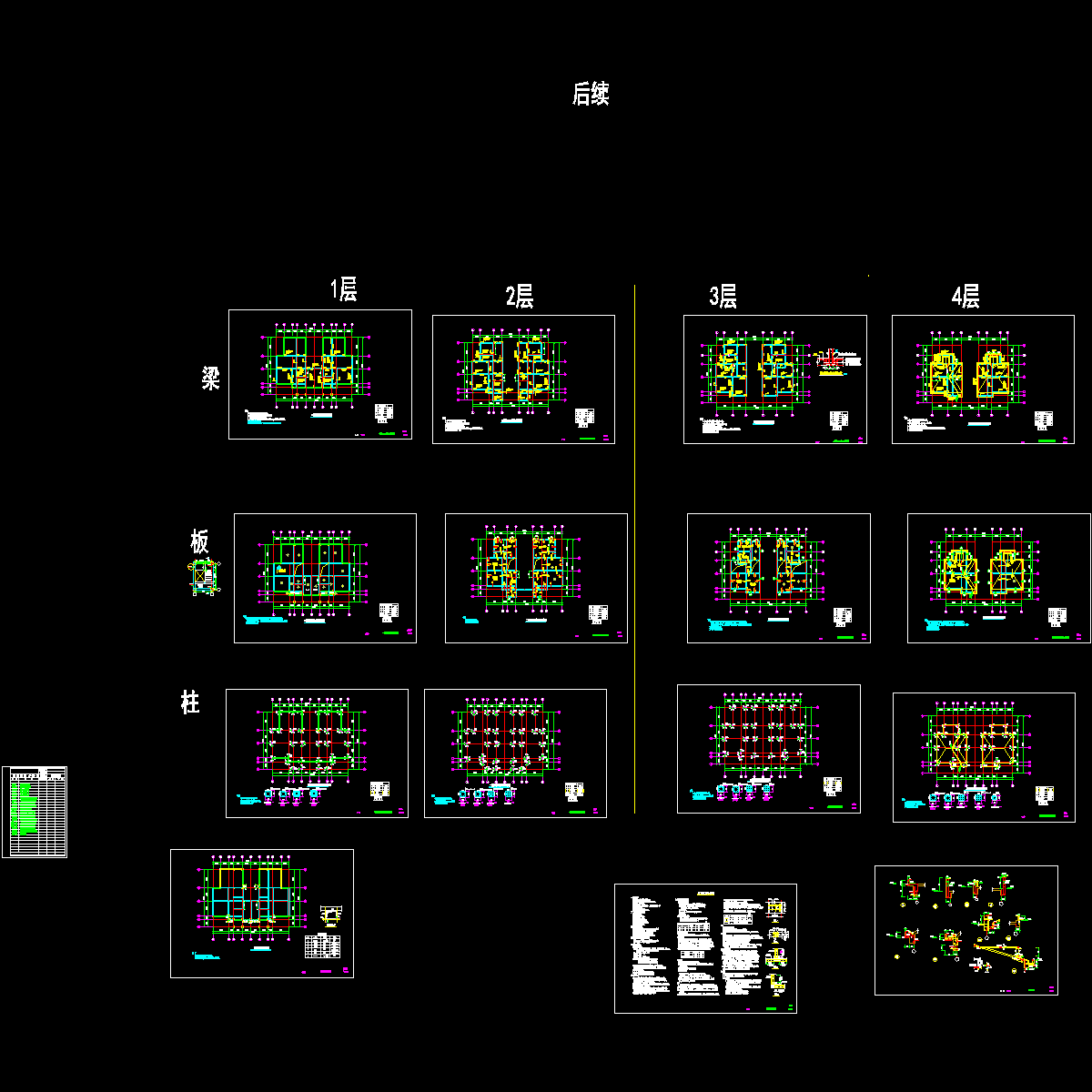

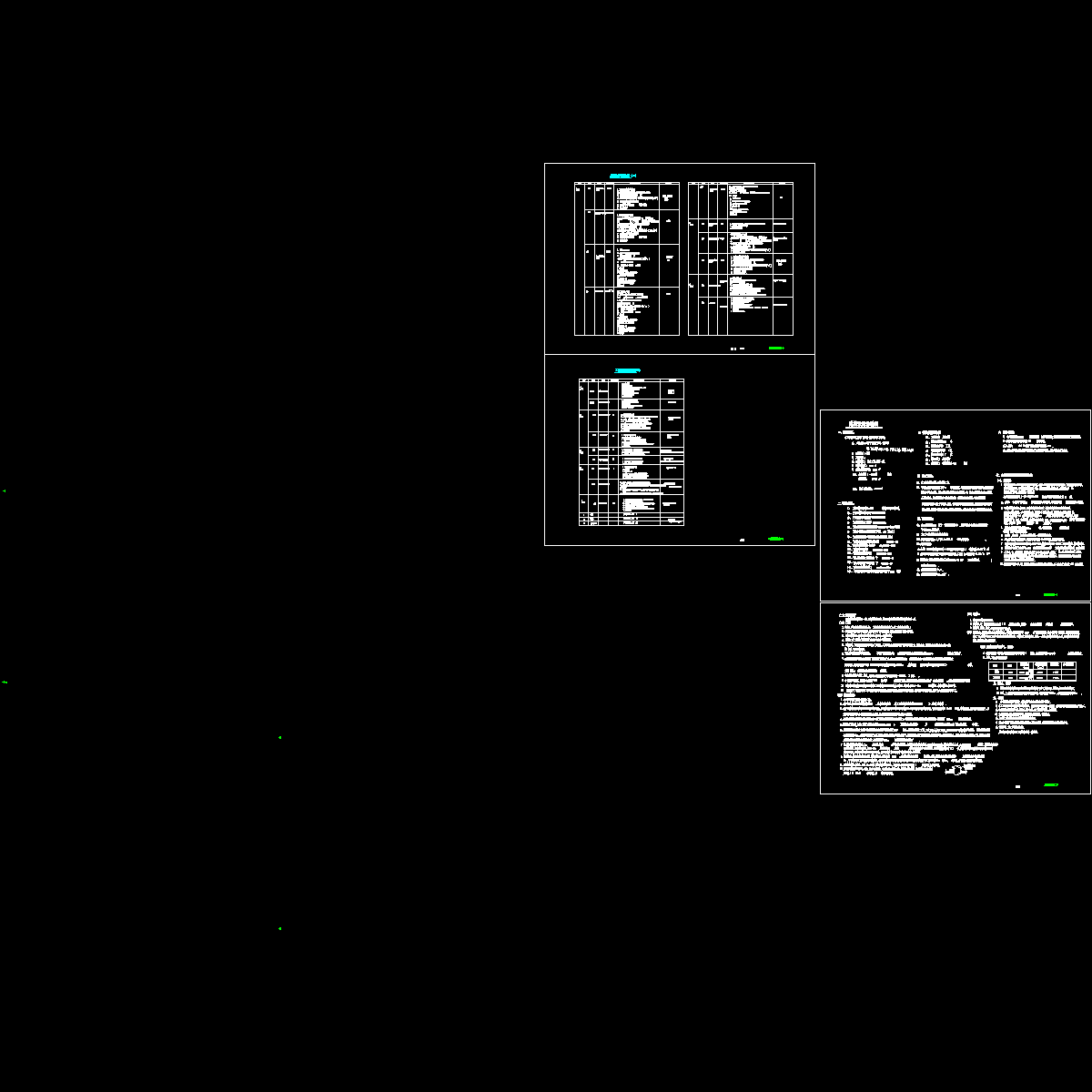

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
