5层框架双拼别墅电气施工CAD图纸
-
建筑类别：别墅
-
建筑高度类型：多层建筑
-
建筑设计结构形式：混合结构
-
负荷等级：三级
-
防雷等级：第三类
-
接地方式：TN-C
-
强电 设计：低压配电,电气照明,建筑物防雷,接地安全
-
弱电设计：有线电视和卫星接收系统
一、该附件为五层框架双拼别墅
电气施工图
纸
二、设计范围
照明配电系统,
防雷接地
系统,电话和消火栓按钮接线系统。
三.、土建概述
该项目该项目为别墅,为三级负荷，五层框架结构,楼板为现浇混凝土楼板。
五层框架双拼别墅
电气施工图
纸

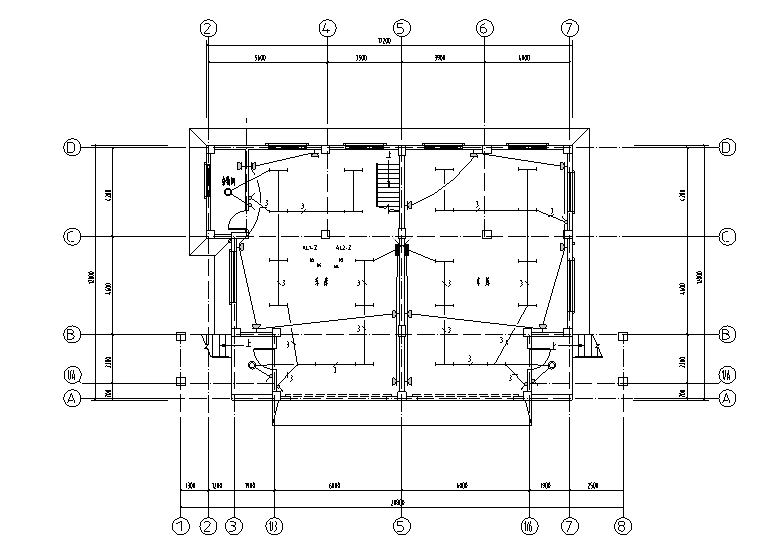

一层电气平面图

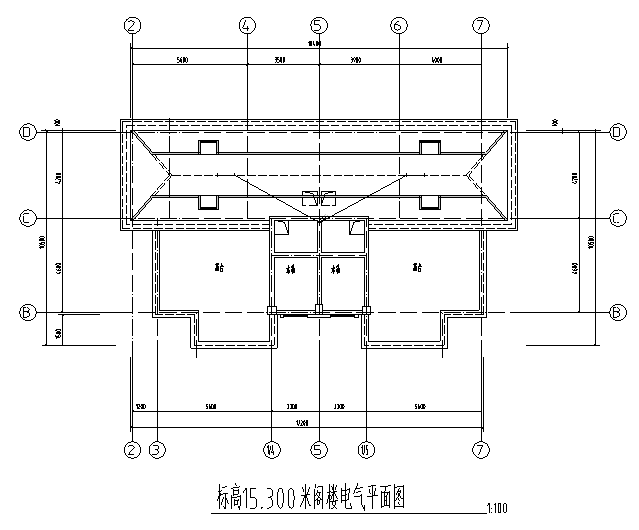

标高15.300米阁楼电气平面图
四层

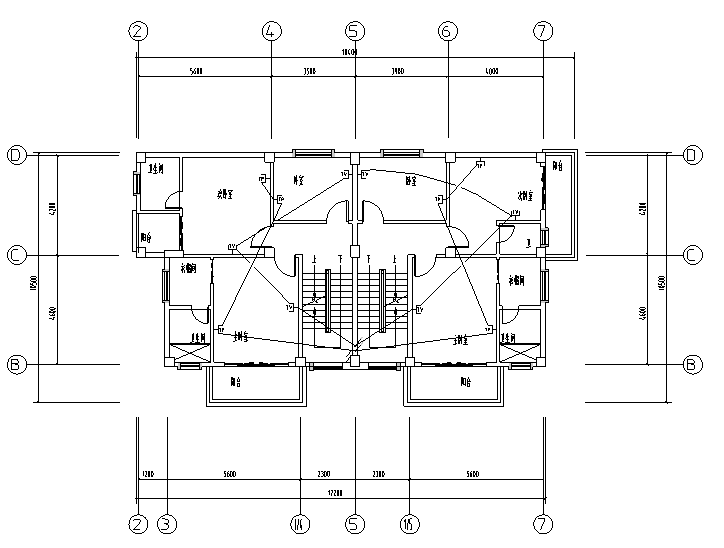

弱电平面图

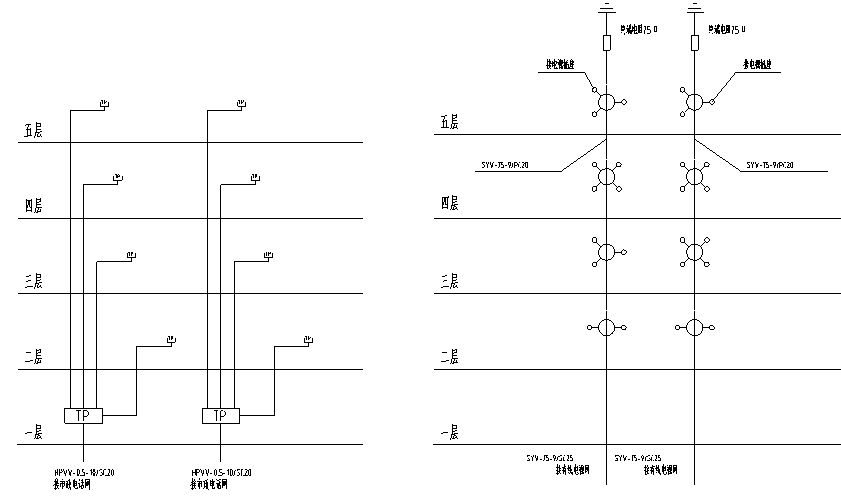

电话电视系统图
强电系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
别墅电气施工图纸 - 1 -
别墅电气施工图纸 - 2 -
别墅电气施工图纸 - 3 -
别墅电气施工图纸 - 4 -
别墅电气施工图纸 - 5 -
别墅电气施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：0.63 MB
- 收藏次数：0
-
文件名称：
附件-996099569007899576.dwg
