一份11层大型宾馆消防给排水CAD图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆酒店
• 建筑地上层数：11层
• 建筑地下层数：1层
• 出图日期：2010
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,热水,消火栓,自动喷水

附件详情

1、本建筑为高层宾馆，共十一层，为一类建筑。2、该项目为单体设计，建筑室外给排水工程，由总体设计统一考虑。3、该项目设计内容包括：生活冷热水、污水系统，雨水及空调冷凝水系统，消火栓给水系统、喷淋给水系统及建筑灭火器配置等。

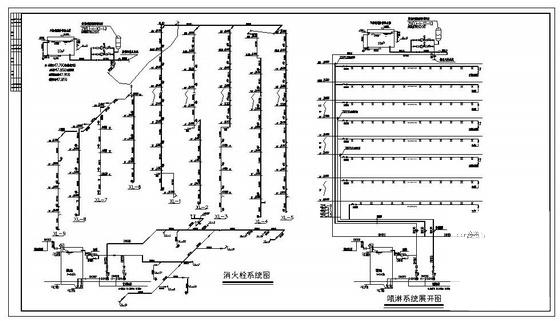

第 1 张图

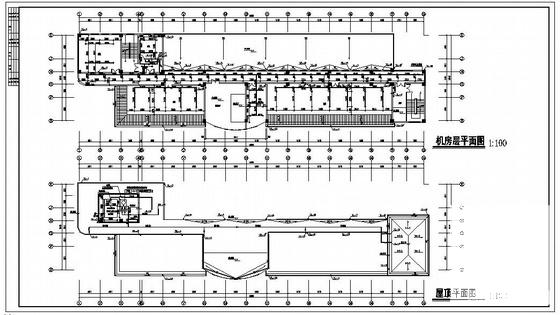

第 2 张图

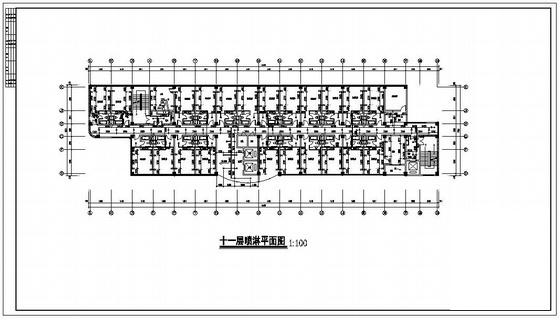

第 3 张图

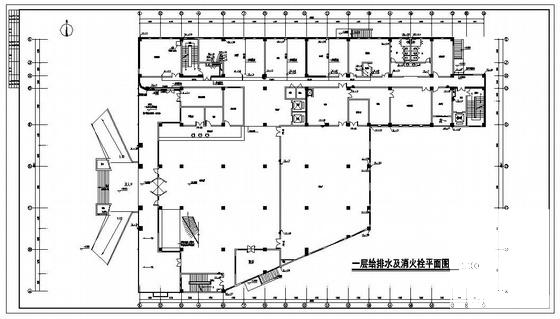

第 4 张图
