一份11层宾馆给排水CAD施工图纸（水喷雾灭火）

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆,酒店
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统,循环冷却水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,水喷雾系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
• 热水供应方式：集中热水供应
• 项目所在地：江西

附件详情

• 设计总说明
• 设备材料表
• 生活给水系统图
• 生活热水系统图
• 消火栓给水系统图
• 喷淋给水系统图
• 喷雾给水系统图
• 排水系统图
• 底层平面图
• 二层平面图
• 三层平面图
• 四层平面图
• 五—十层平面图
• 十一层平面图
• 屋顶平面图
• 卫生间大样图
• 消防及生活水池、泵房大样图
• 电梯及泵房集水池大样图

附件详情

该项目位于江西，为十一层酒店，本图为给水排水管道工程的设计，包括生活给水（含热水给水）系统、消火栓给水系统、自动喷淋、水喷雾灭火给水系统及生活排水系统等。其中生活给水流量为：16L/S，室内消火栓给水流量为：20L/S，室外消火栓给水流量为：20L/S，消防喷淋给水流量为：28L/S。管网试验压力为:生活给水管网1.05MPa、消火栓及喷淋喷雾灭火给水管网1.4MPa.
，共17张图。

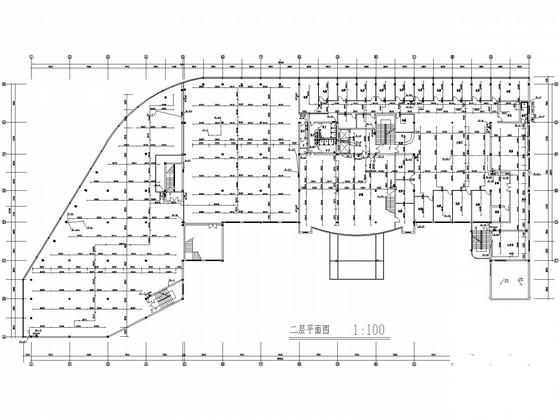

二层平面图

五—十层平面图

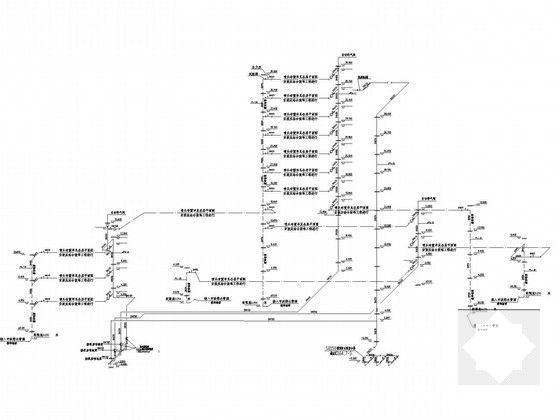

喷淋给水系统图

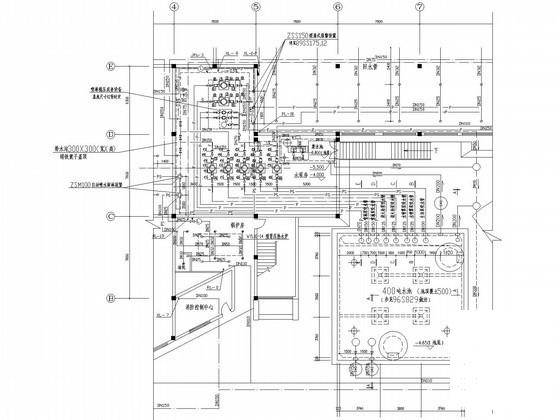

消防及生活水池、泵房大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
