一份4层宾馆建筑给排水CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：12张
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间
• 热水供应方式：集中热水供应
• 项目所在地：内蒙古

附件详情

• 资料目录
• 设计说明
• 一层给水平面图
• 二层给水平面图
• 三层给水平面图
• 四层给水平面图
• 一层排水平面图
• 二层排水平面图
• 三层排水平面图
• 四层排水平面图
• 给水系统原理图
• 排水系统原理图
• 消防系统 原理图

附件详情

项目概要：该项目位于内蒙古，是一宾馆建筑给排水项目，建筑层数为四层；建筑高度12米；
设计范围包括生活给排水系统: 生活给水系统、排水系统、消火栓系统以及灭火器配置。
共计12张图纸；

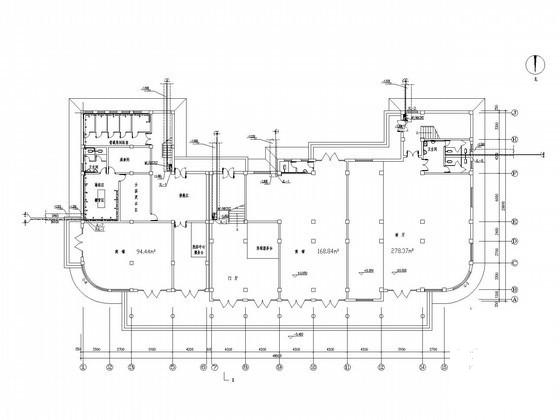

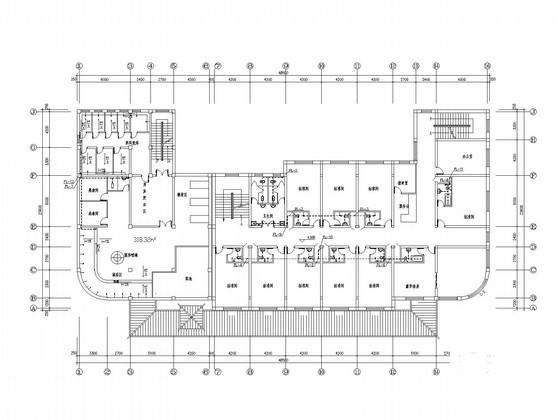

给水 平面布置图

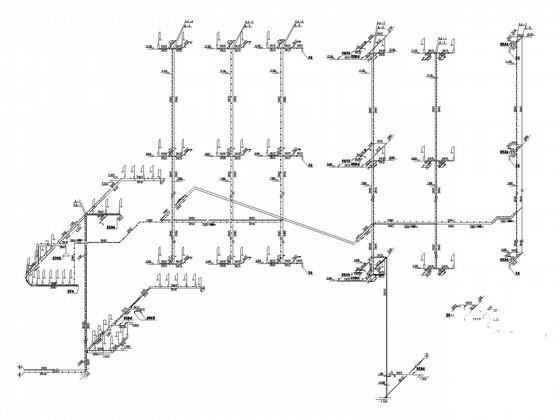

给水系统图

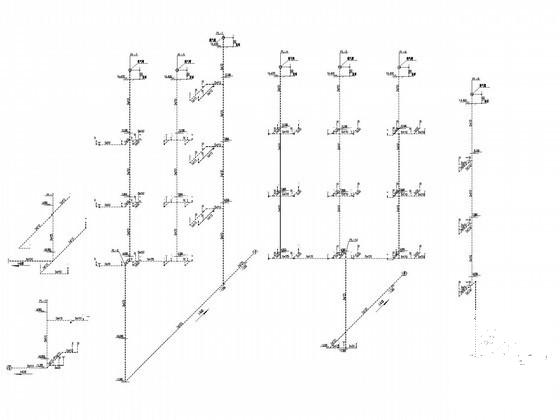

排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
