一份5层宾馆给排水CAD图纸（内含KTV娱乐）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,水池
• 供水方式：市政供水,变频供水,高位水箱供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱,卫生间
• 热水供应方式：集中热水供应
• 项目所在地：北京

附件详情

• 资料目录.说明、材料表
• 一层给排水平面图
• 一层消防给水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 屋顶给排水平面图
• 给排水平面.系统大样图
• 消防给水系统图.自喷系统大样图
• 给水系统图
• 排水系统图 自喷系统大样图

附件详情

该项目位于北京，该项目为地上宾馆五层，内含KTV娱乐。该项目室内为±0.000，室外地坪标高-0.60M。该项目设计内容包括：室内给排水系统. 灭火器设置，消火栓系统， 自喷淋系统等,雨水系统的设计详建施图。
，共12张图。

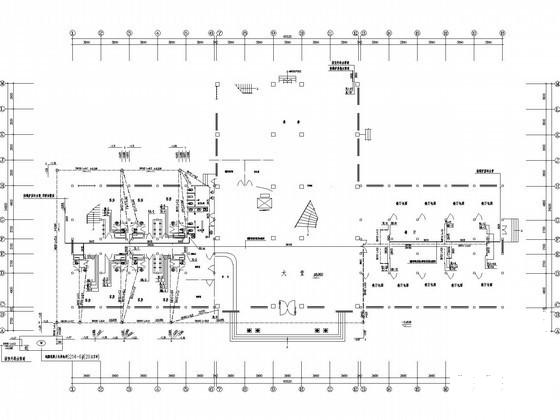

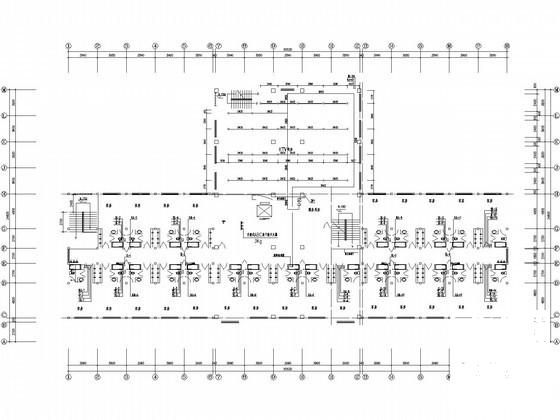

一层给排水平面图

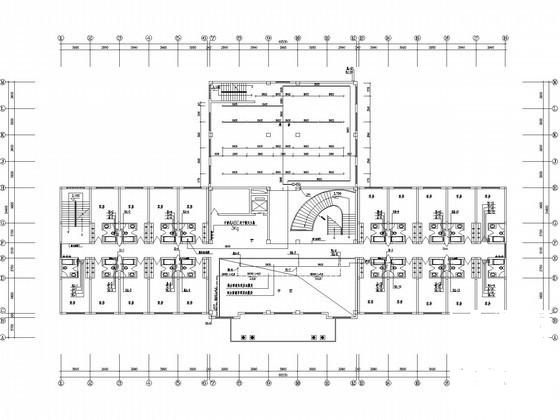

四层给排水平面图

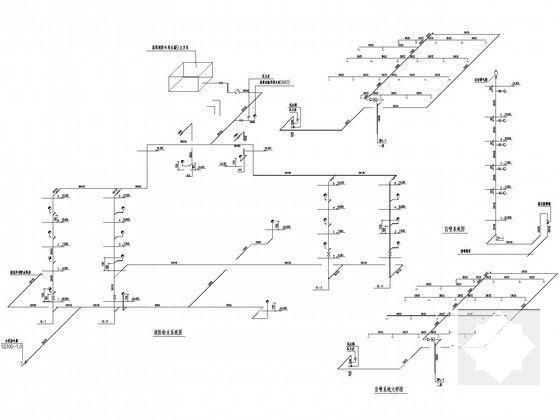

消防给水系统图

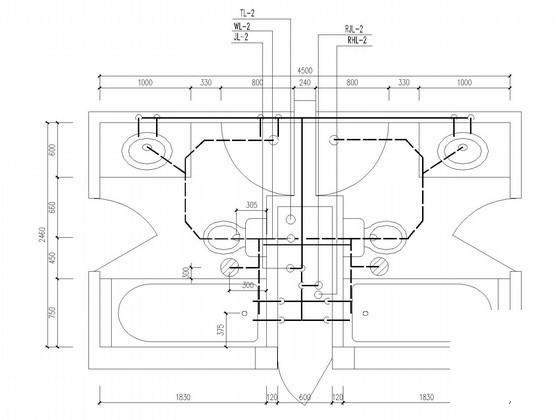

卫生间给排水平面大样图
