7层快捷宾馆给排水设计

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 供水分区：无
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 热水供应方式：集中热水供应
• 项目所在地：甘肃

附件详情

• 设计及施工说明
• 热水系统图
• 冷水系统图
• 排水系统图
• 抬高排水大样图

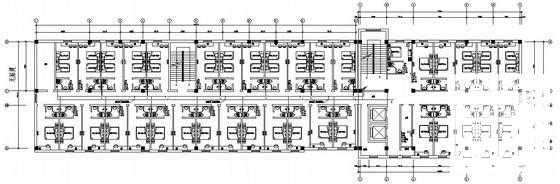

• 各层给水平面图
• 各层排水平面图

附件详情

该项目位于嘉峪关，为快捷宾馆给排水工程；地上7层。酒店大堂位于1层，2~7层为客房，共计151套。设计范围包括：室内给排水系统、生活给水系统、热水系统等，内容较完整，有一定参考价值。
，19张图纸。

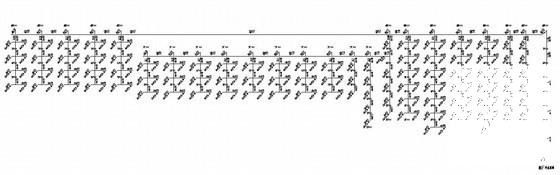

冷水系统图

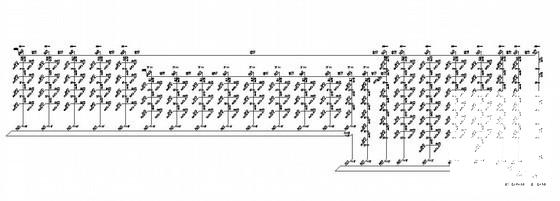

热水系统图

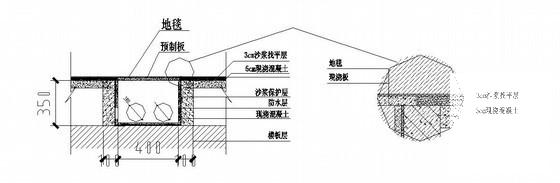

抬高排水大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
