[CAD]上6层钢筋混凝土结构快捷酒店装修电气图纸（给排水）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 设计年代：近代
• 项目所在地：四川
• 强电设计：低压配电, 电气照明
• 弱电设计：视频监控系统, 综合布线系统, 有线电视和卫星接收系统, 信息网络系统

附件详情

• 1、 电气设计 说明
• 2、配电系统图
• 3、综合布线系统图（电话、网络）
• 4、有线电视系统图
• 5、监控系统图
• 6、低压配电干线及总配图
• 7、 照明平面图
• 8、插座平面图
• 9、 弱电平面图
• 10、房型A/B电气大样图
• 11、热水系统图
• 12、冷水系统图
• 13、排水平面图
• 14、污、废水、客房通风及客房给排水大样图

附件详情

该附件是[成都]快捷酒店装修电气图纸（含给排水），总共29张。
该项目地上6层。酒店大堂位于一层，主要功能为客房，共计101套.
强电设计范围：照明配电系统、防雷与接地系统等。
弱电设计范围：1. 综合布线系统 2.有线电视系统 3.电视监控等。

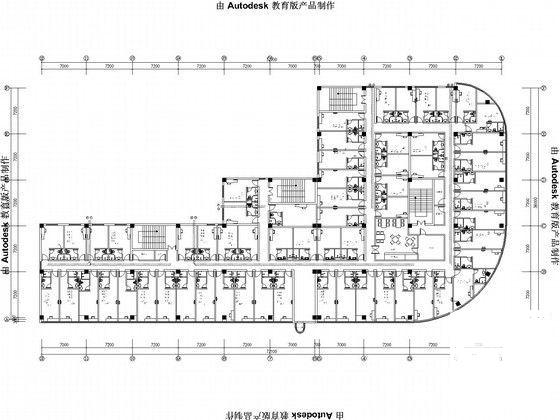

四层弱电平面图

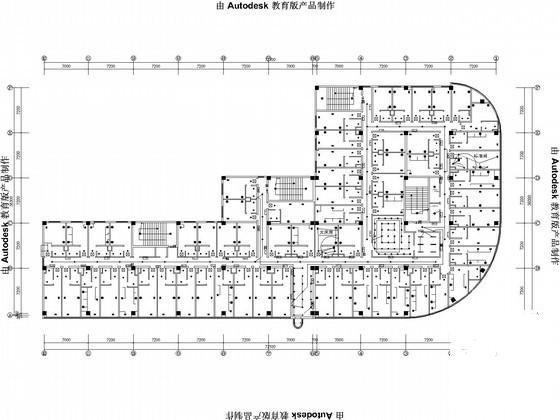

五层插座平面图

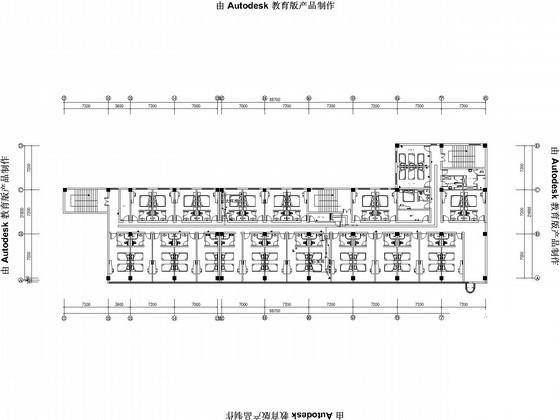

四层排水平面

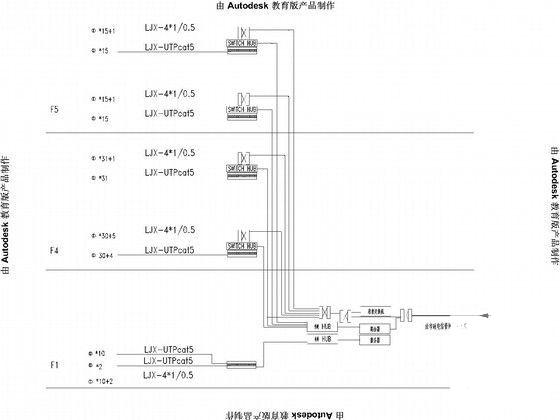

综合布线系统图

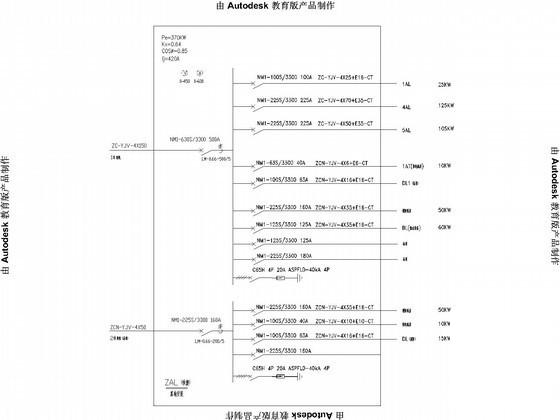

总配电柜系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
