7层快捷酒店电气施工CAD大样图(二级负荷)

  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全

附件详情

  • 一、电气设计说明
  • 二、 竖向配电干线 系统图
  • 三、 配电箱系统
  • 四、 照明平面图
  • 五、插座动力平面图
  • 六、客房开关插座大样图

附件详情

本稿件是某十层快捷酒店电气施工图纸,本酒店装修工程为地上11层,酒店大堂位于一层,主要功能为客房,共计109套。电气设计包含配电系统设计、照明灯具布置、客房开关插座大样图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

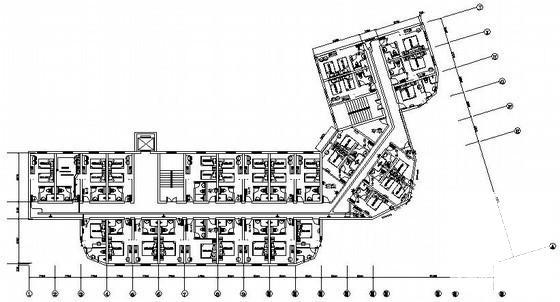

  • 快捷酒店电气 - 1
    快捷酒店电气 - 1

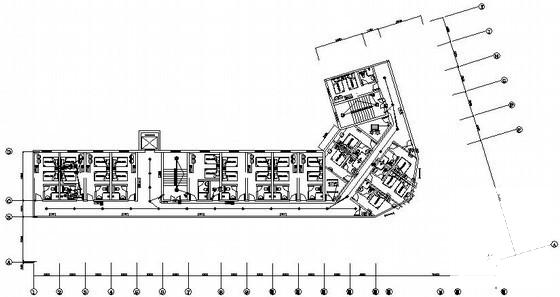

  • 快捷酒店电气 - 2
    快捷酒店电气 - 2

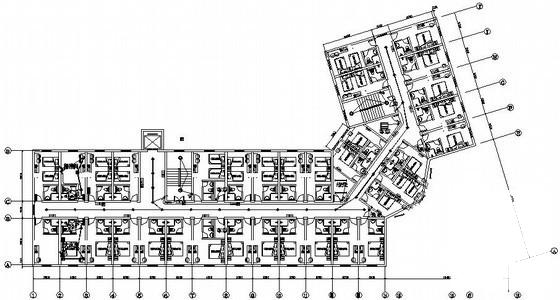

  • 快捷酒店电气 - 3
    快捷酒店电气 - 3
  • 快捷酒店电气 - 4
    快捷酒店电气 - 4
以上是部分截图,请下载附件后查看完整高清内容
