普通15层住宅楼建筑电气CAD施工图纸(二级负荷)

[复制链接]

0

主题

0

帖子

1555

积分

超级版主

Rank: 8Rank: 8

积分
1555
发表于 2020-2-16 14:02:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:8581.5平方米
  • 建筑地上层数:15层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 一、电气设计说明
  • 二、电气竖向系统图
  • 三、配电平面图
  • 四、 防雷接地 平面图
  • 五、弱电系统图
  • 六、 弱电平面图
  • 七、 消防系统
  • 八、消防平面图

附件详情

该项目图纸为福建漳州某普通高层住宅全套电气图纸,地上15层,占地面积764.1平米,总建筑面积8581.5平米,建筑高度48米,分A1和A2两个单元。图纸主要包括:电气设计说明、强电部分(电气竖向系统图、电气配电系统图、一层商用电气平面图、二至十五层标准住宅电气平面图、基础接地、屋面防雷)、弱电部分(有线电视、电话、网络竖向系统图、可视对讲、安防监控干线图、一层弱电平面图、二至十五层标准住宅弱电平面图、消防系统),其中消防系统包括设计说明、消防系统干线图、一层消防平面图(一层为商用,但店面烟感无设计)、二层消防平面图(有屋面)、三至十五层消防平面图、屋面消防平面图。

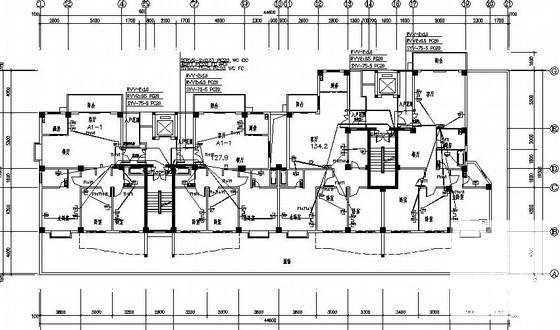

普通建筑施工图 - 1
第 1 张图

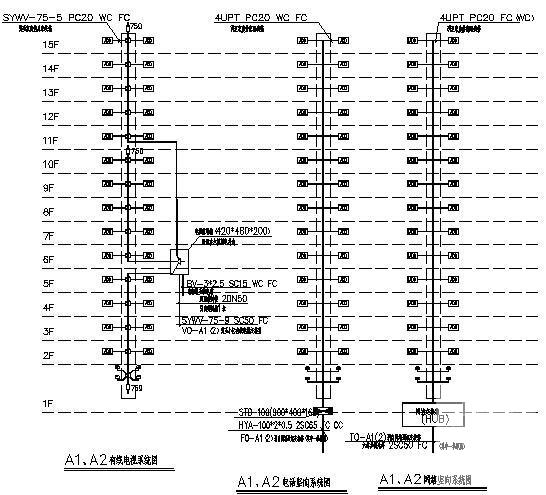

普通建筑施工图 - 2
第 2 张图

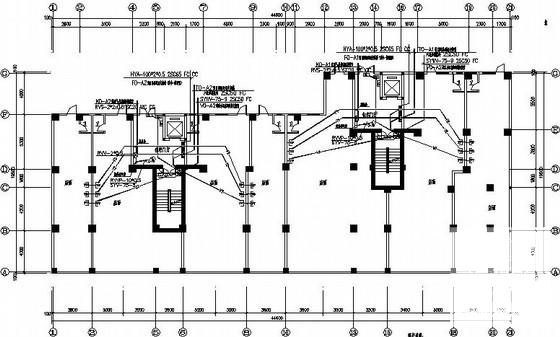

普通建筑施工图 - 3
第 3 张图

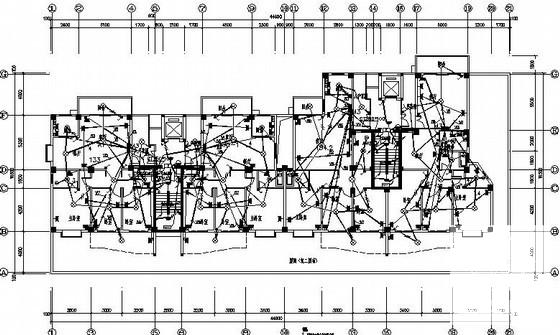

普通建筑施工图 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 14:02:30上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edeccc0ccfwcc1ces01.rar

1.21 MB

下载  售价: 100 积分    赚积分
