一份12层厂房电气CAD施工图纸（二级负荷）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑,其他
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：30500平方米
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：52张
• 设计年代：近代
• 地下室用途：车库
• 负荷等级：二级
• 防雷等级：第三类
• 项目所在地：浙江
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
• 弱电设计： 火灾自动报警系统

附件详情

• 1、电气设计说明
• 2、 竖向配电干线 系统图
• 3、配电箱系统图
• 4、消防联动控制系统图
• 5、变10/0.4kV变配电系统
• 6、动力平面图
• 7、照明平面图
• 8、消防平面图
• 9、 防雷平面图
• 10、等电位接地平面图

附件详情

该附件为[浙江]大型厂房电气施工图纸52张。
项目概要：总建筑面积30500平方米，地下一层，为汽车和设备用房，地上12层，为电器类生产用房，生产的火灾危险性为丙类，建筑高度为49.2米。
设计范围：10/0.4KV变配电，0.4KV电力配电，电气照明，建筑物防雷和接地及安全措施，火灾自动报警及消防联动控制，电气火灾报警系统。
......
编制与，总共52张。

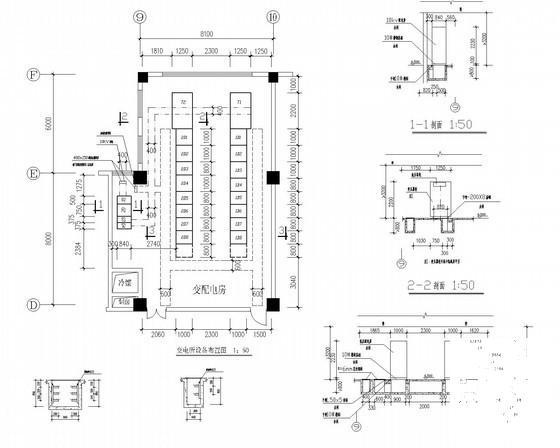

变电所设备布置及剖面图

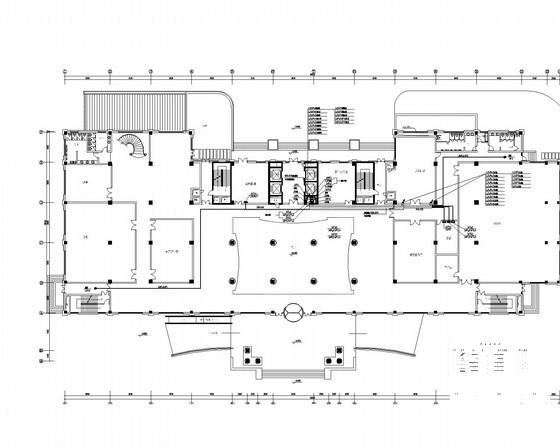

一层动力平面

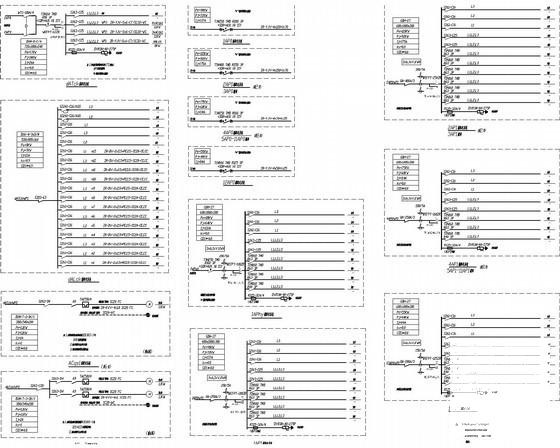

配电箱系统（一）

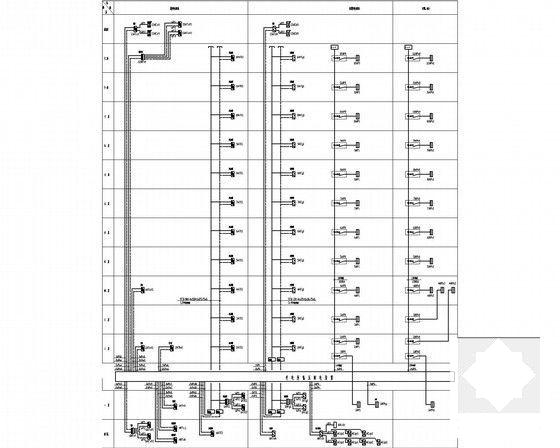

竖向配电干线系统

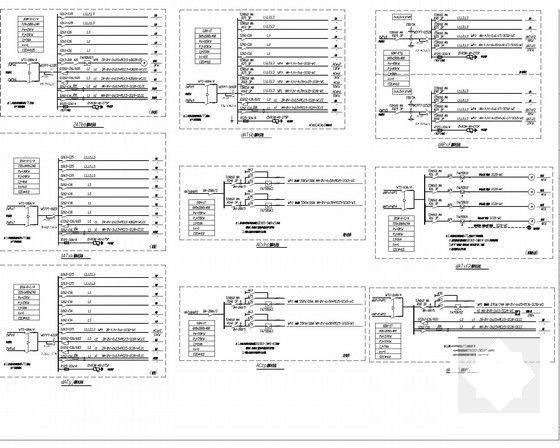

配电箱系统（三）

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
