一份11层小区住宅楼电气CAD施工图纸（二级负荷）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：7060.68平方米
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第三类
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、电气设计说明
• 2、 配电箱系统 图
• 3、弱电系统图
• 4、照明插座平面图
• 5、 弱电平面图
• 6、屋顶 防雷平面图
• 7、总等电位联结及接地平面图
• 8、机房层平面图

附件详情

该附件是十一层小区住宅楼电气施工图纸，工程地上一层为储藏间，二层至十一层为住宅。建筑面积7060.68平方米，高度34.5米，剪力墙结构。
电气设计包含220/380V配电系统、电气照明、动力设备的供电与控制、建筑物防雷、接地系统及安全措施；弱电设计包括：有线电视系统、电话系统、宽带网络系统、住宅可视对讲及门禁等。

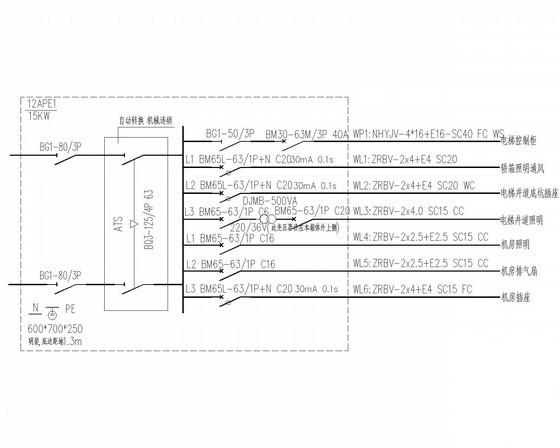

配电箱系统图

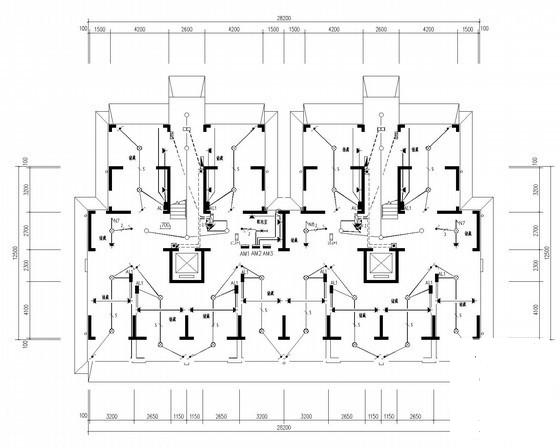

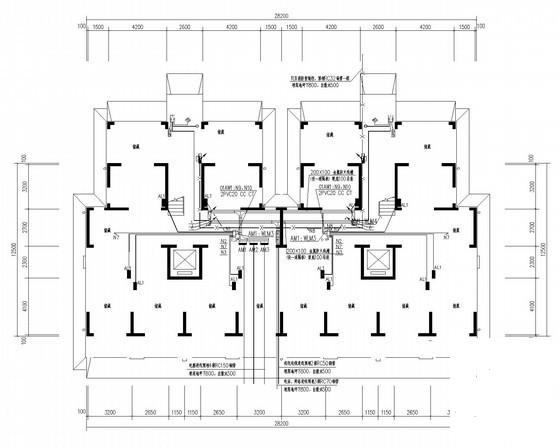

首层强弱电平面图

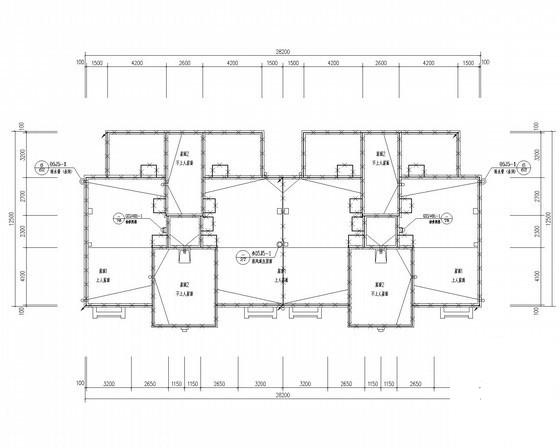

屋顶防雷平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-21 08:54:23上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
