上6层住宅楼小区电气CAD施工图纸（三级负荷）(防雷接地系统)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：60张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：吉林
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

某住宅小区电气施工，建筑类别为三类建筑，建筑设计结构形式为砖混结构，基础为桩基础，所有楼板均为现浇。设计范围包括：配电系统、 防雷接地 系统、照明插座系统、有线电视系统、电话系统。

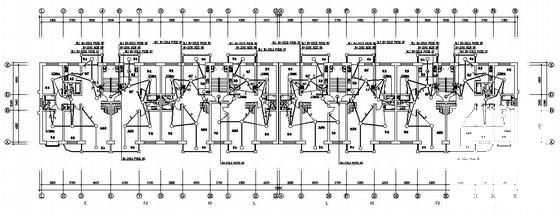

第 1 张图

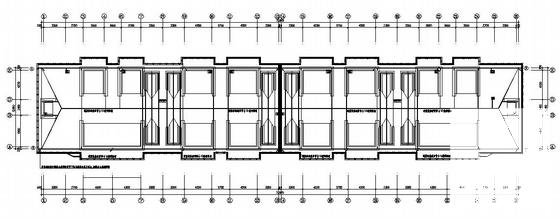

第 2 张图

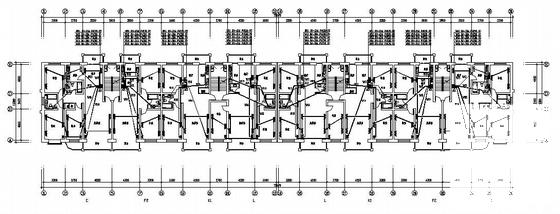

第 3 张图

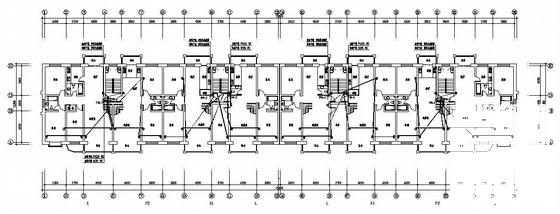

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
