两层小区锅炉房电气施工CAD图纸（三级负荷）
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电设计： 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、低压配电系统图
- 三、配电箱系统图
- 四、 照明平面图
- 五、 弱电平面图
- 六、动力及接地平面图
附件详情
本稿件是某小区锅炉房电气施工图纸，建筑物主体高度为6.7米，为三类多层建筑，负荷等级为三级负荷.用电总容量为Pjs=198KW。电气设计包含低压配电系统设计、配电箱系统、照明灯具布置、插座动力系统设计、防雷接地系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

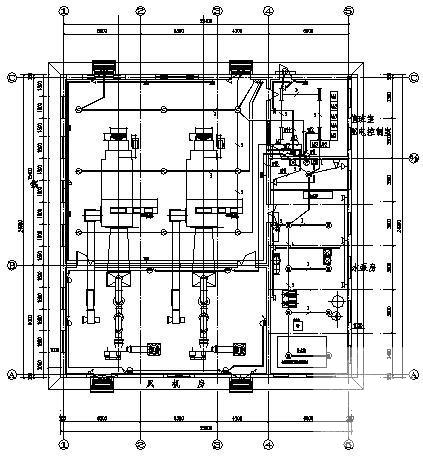

锅炉房电气图纸 - 1 -

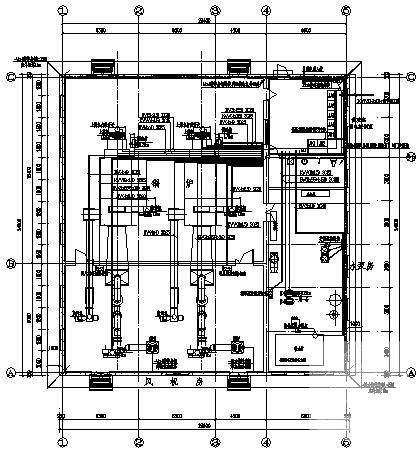

锅炉房电气图纸 - 2 -

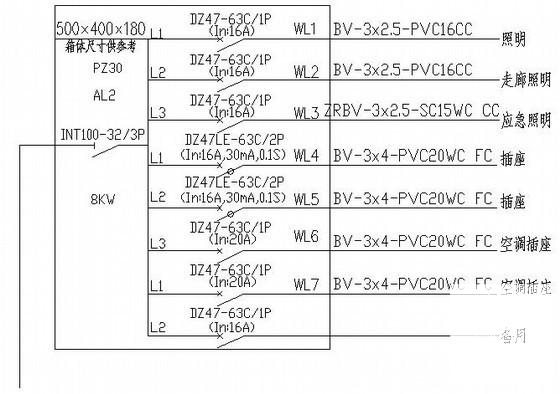

锅炉房电气图纸 - 3 -

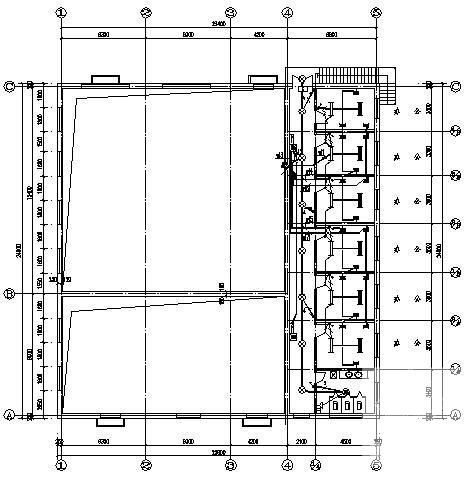

锅炉房电气图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.25 MB
- 收藏次数：0
-
文件名称：
附件-995856665587575805585.rar
锅炉房电气图纸下载
