一份单层厂房电气CAD施工图纸（三级负荷）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 建筑设计面积：103.01平方米
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：24张
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-S
• 项目所在地：河南
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统

附件详情

• 1、电气设计说明
• 2、配电箱系统图
• 3、低压配电竖向干线系统图
• 4、火灾报警和消防联动控制系统图
• 5、 照明平面图
• 6、消防平面图
• 7、 防雷平面图
• 8、接地平面图

附件详情

本建筑物属多层丙类厂房,耐火等级为二级.地上一层,建筑设计结构形式为钢结构,设计合理使用年限为五十年,抗震设防烈度七度.建筑面积为103.01m,建筑高度为8.0m。
设计范围及内容：低压配电系统；应急及疏散照明系统；防雷接地系统；火灾自动报警及联动系统。

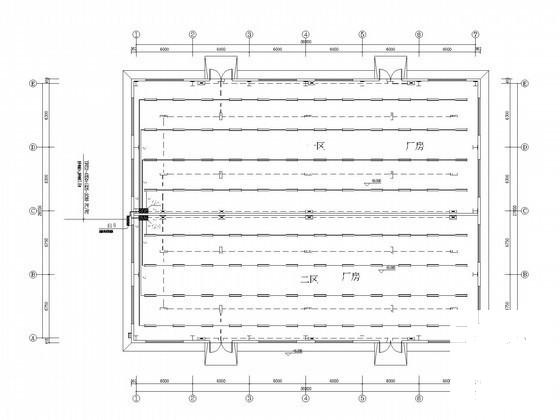

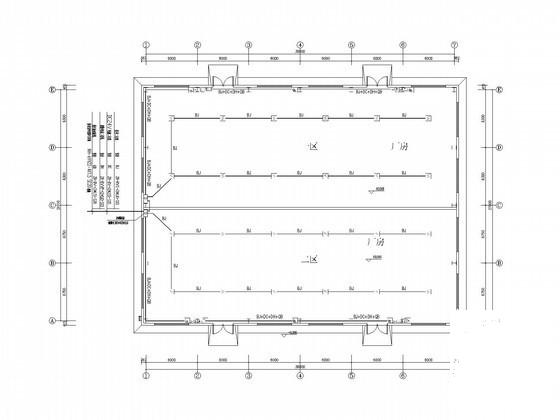

消防平面图

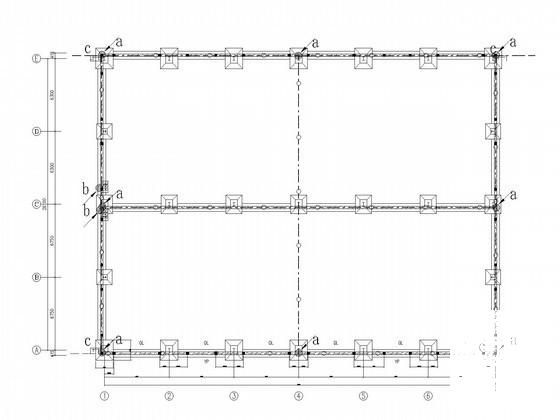

基础接地平面图

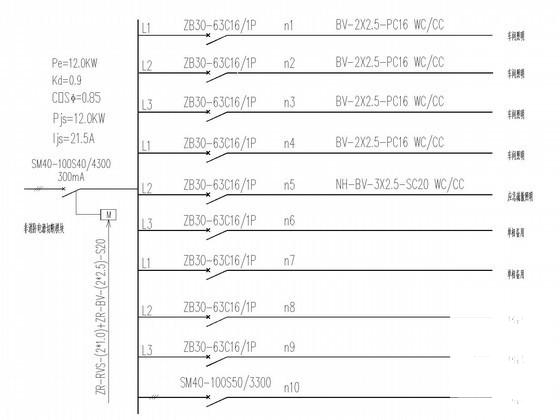

配电箱系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-19 14:28:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
