一份综合厂房电气CAD施工图纸（二级，三级负荷，第三类防雷）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑设计面积：7502.51平方米
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 负荷等级：二级,三级
• 防雷等级：第三类
• 接地方式：TN-S
• 项目所在地：辽宁
• 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,通信系统

附件详情

• 1、接地平面图
• 2、 防雷平面图
• 3、标高4.500米消防及通讯平面图
• 4、标高±0.000米消防平面图
• 5、火灾报警及消防控制系统示意图
• 6、弱电说明
• 7、标高4.500米插座平面图
• 8、标高4.500米照明，应急平面图
• 9、标高±0.000米应急 照明平面图
• 10、标高±0.000米照明平面图
• 11、排烟风机配电平面图
• 12、标高±0.000米配电平面图
• 13、标高±0.000米干线平面图
• 14、照明系统图一、二
• 15、配电系统图四一至四

附件详情

该项目位于辽宁，项目为一综合生产厂房。本建筑建筑面积7502.51平方米，建筑最高点9.6米。
设计范围包括照明系统；供配电系统；低压配电系统；建筑物防雷接地系统；火灾自动报警系统等。

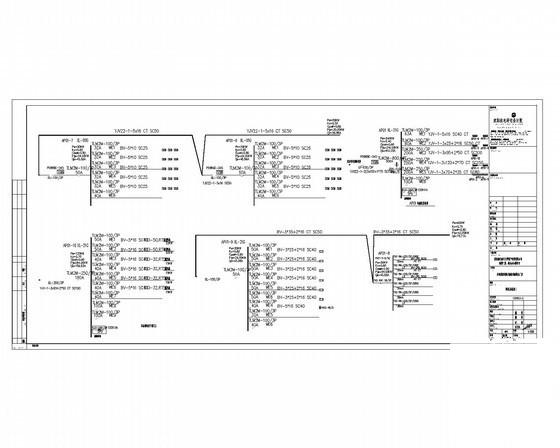

照明系统图

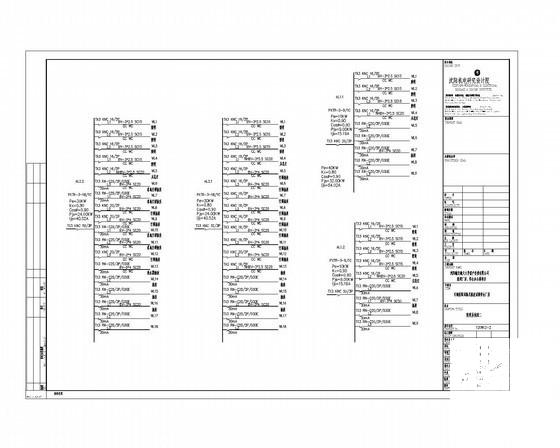

配电系统图

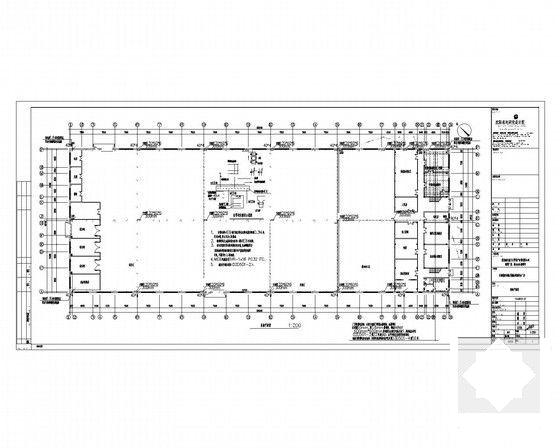

接地平面图

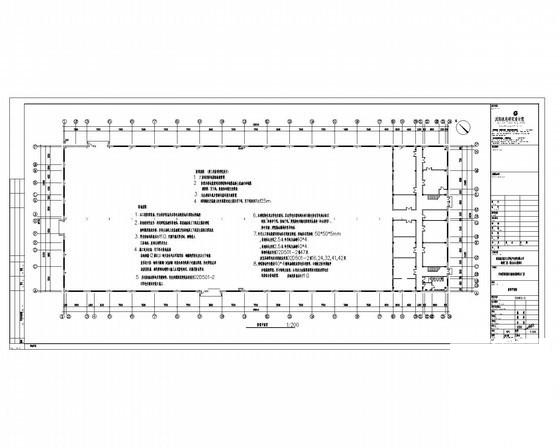

防雷平面图

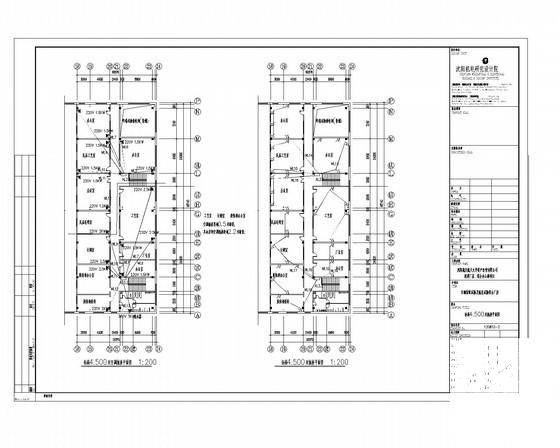

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 23:21:14上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
