电气设计说明
一、设计依据：
1、有关专业提供的设计资料；
2、甲方提供的设计委托书；
3、国家有关设计规范：a.《供配电系统设计规范》（GB 50052-95）b.《住宅设计规范》（GB50096-1999）（版）c.《住宅建筑规范》（GB50368-2005）d.《建筑照明设计规范》 （GB 50034-2004）e.《建筑物防雷设计规范》 （GB 50057-94）(版)
二、设计范围：
1、照明配电系统；
2、综合布线系统；
3、有线电视系统；
4、楼宇对讲系统；
5、防雷接地系统
三、照明配电系统:
1、该项目设计四路电源进线，均选用交联聚乙烯铠装电力电缆室外直埋地引入，埋深0.7米，进楼处穿钢管保护，室外管口距外墙散水0.3米。
2、为适应住宅长期发展的要求，该项目住户每户用电负荷标准按8KW计，用户用电计量为一户一表，电表采用电子式预付费电能表，电表分别集中放置于首层电表箱内，公共用电单独计量。
3、单元电表箱为落地安装，室内配电箱及开关插座均为嵌墙暗装，装高详见设备表；厨房、卫生间内开关、灯具及插座均选用防溅型;日光灯均配高效节能的电子镇流器。
4、照明及插座支线均采用BV-500型绝缘导线穿钢管敷设于墙、楼地板及顶棚内，其中BV-2X2.5导线穿管管径为：3根及以下穿SC15，4～6根穿SC20;BV-3X4穿管管径为3根穿SC20。
5、户开关箱编号说明： 如：AL31-2表示3单元1层2号房（楼道右侧）的户开关箱。
四、弱电系统:
1、该项目住宅部分每户设家庭多媒体配线箱一个，嵌墙暗装，底边距地0.5米。
2、进户网络和电话线路均采用超五类4对UTP电缆穿钢管敷设，1~2根穿SC15,3根穿SC20,4~6根穿SC25;有线电视采用SYKV-75-型同轴电缆穿钢管敷设，分支器暗装于楼层弱电配线箱内，其规格型号的选择由电视部门承担。
3、该项目每单元设置一套楼宇对讲系统，系统设计仅予埋管、盒，配线及安装由防盗门厂家定。
五、防雷接地系统:
1、该项目为第三类防雷建筑，避雷带采用 10镀锌圆钢沿屋脊屋檐敷设，所有突出屋面金属部分均与其可靠焊接。
2.该项目采用自然接地，利用基础及基础梁内钢筋作为接地装置，要求基础梁内钢筋之间可靠焊接；
3、利用柱内四根主筋( ≥12)作防雷引下线，要求相应柱内主筋之间及柱内主筋与基础钢筋之间可靠焊接.每条引下线在距离地面0.5米处予留一接地电阻测试点，并于地坪下1米处预留-40X4镀锌扁钢,伸向室外距外墙皮不小于1米,以备接地电阻不满足要求时,加装镀锌接地扁钢。
4、该项目采用TN-C-S接地保护方式，电源在进户处作重复接地，并与防雷接地共用接地装置，要求接地电阻不大于1欧姆，如实测达不到设计要求，需补打人工接地极，有关安装详见国标图集99D501-1。
5.电源进线处作总等电位联结,要求将PE干线、接地装置的接地干线、所有入户金属管道以及建筑物内金属2构件等用总等电位联结线BV-1X25mm 接向总等电位联结端子，并均采用等电位卡子，禁止在金属管道上焊接；卫生间内作局部等电位联结，要求将卫生间内所有金属构件与接地线相连,局部等电位联结线采

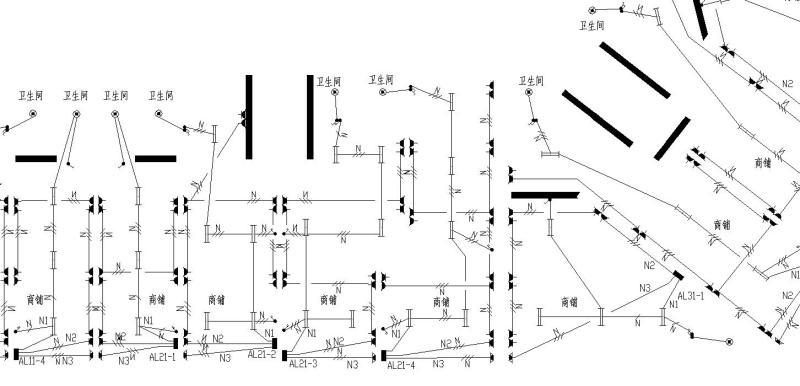

插座平面图

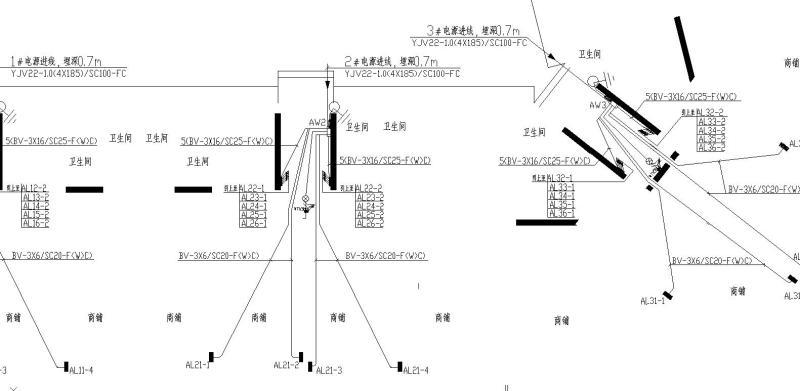

配电平面图

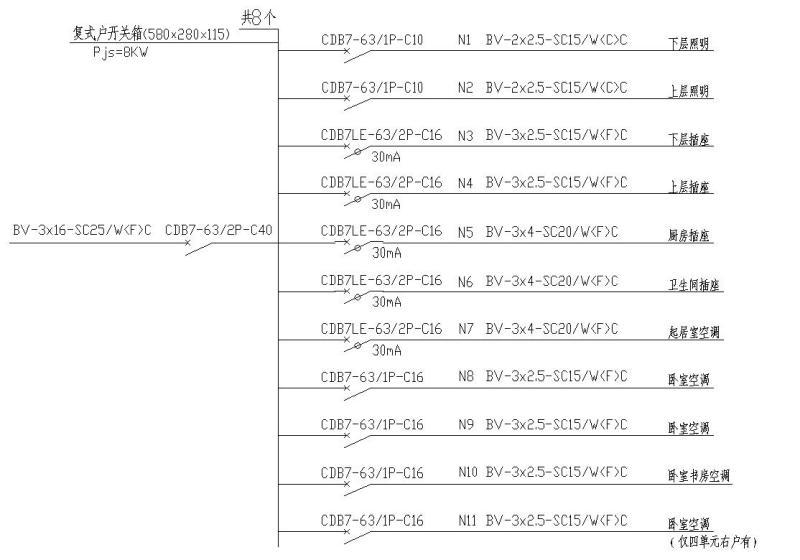

配电系统图

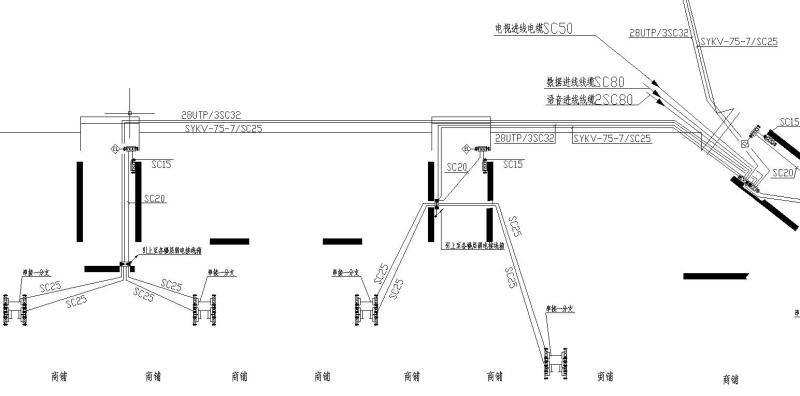

弱电平面图
弱电系统图
照明平面图
