广场亮化工程电气设计CAD施工图纸（三级负荷）(防雷接地系统等)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 负荷等级：三级负荷
• 防雷等级：三级
• 设计阶段：施工图
• 设计内容： 强电 ,弱电, 防雷接地
• 电力工程：10kV及以下变电所
• 供电方式：TN-C-S

附件详情

本项目共计装灯465套,总功率22.72KW。设置2个灯光控制箱（见施工图），分别设置在主入口广场的楼梯下。电源电压380V/220V，采用三相五线制配电，各相回路交错接引灯具，三相负荷应尽量平衡。LED埋地灯和水下灯供电为低压24V。
设计范围：照明配电系统；管线敷设系统；防雷接地系统等。

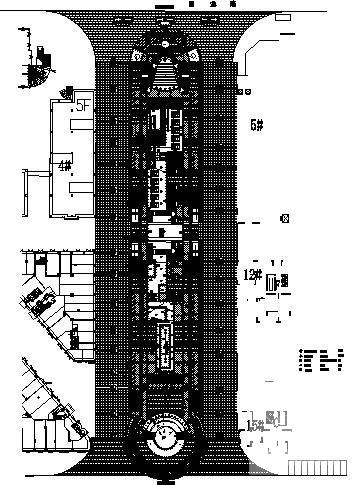

第 1 张图

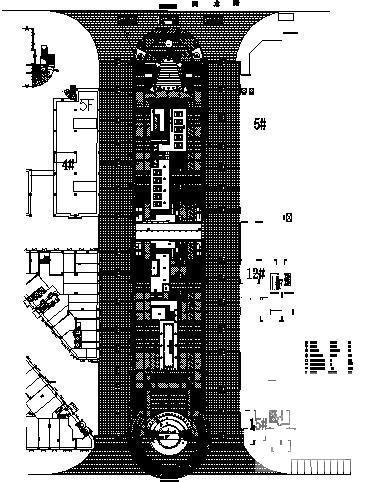

第 2 张图

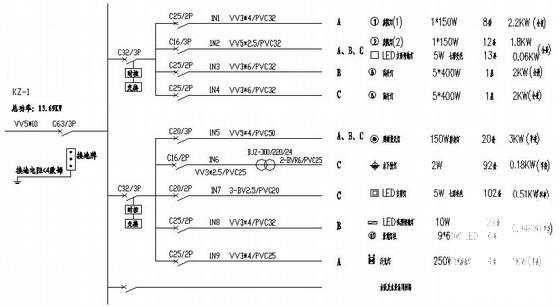

第 3 张图
