一份4层中学电气电气CAD施工图纸（三级负荷）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑地上层数：4层
• 接地方式：TN-C,TN-C-S
• 建筑类别：文化
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 参考图纸：10张
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
• 负荷等级：三级
• 防雷等级：第三类

附件详情

• 1、 电气设计 说明
• 2、总等电位联结系统
• 3、配电系统图

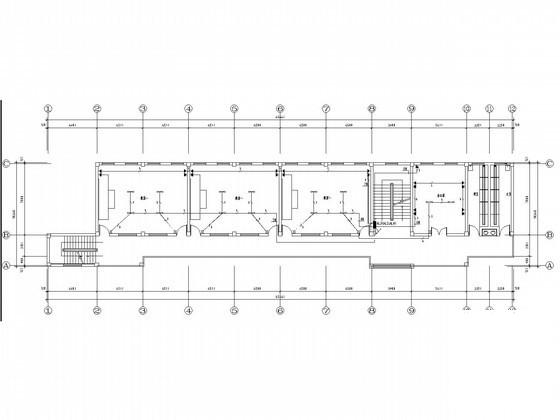

• 4、 照明平面图
• 5、插座与应急照明平面
• 6、 弱电平面图
• 7、屋顶避雷平面图

附件详情

该附件是某中学电气电气施工图纸，总共10张。
该项目设计包括┡涞纭⒄彰鳌⒎览住⒔拥亍⒐悴ァ⒌缡印⒌缁啊

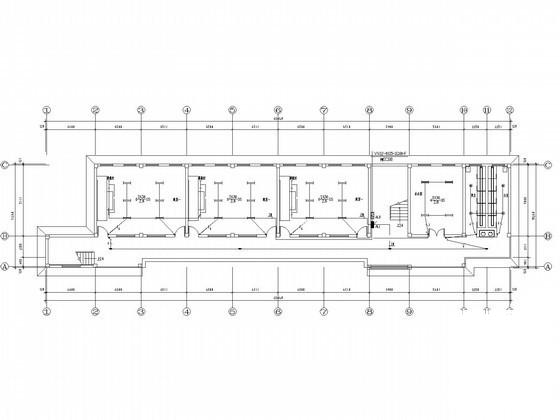

一层插座与应急照明平面

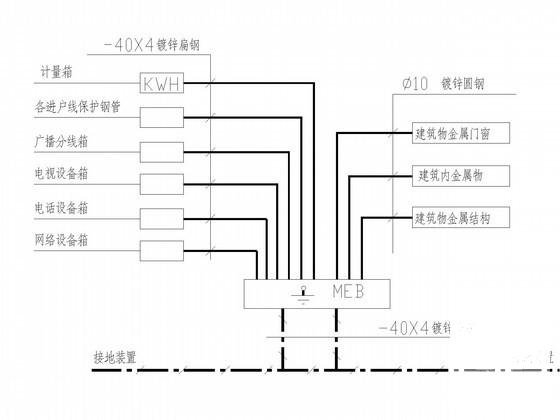

总等电位联结系统

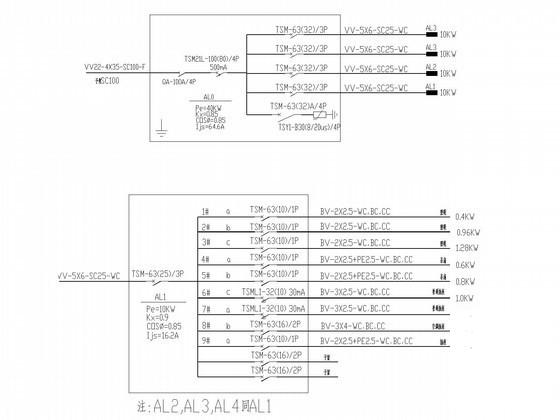

配电系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-21 08:54:46上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
