一份两层别墅电气CAD施工图纸（三级负荷）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑设计面积：120.1平方米
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：6张
• 负荷等级：三级
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 一、 电气设计 说明
• 二、 配电箱系统 图
• 三、电话网络系统图
• 四、照明插座平面图
• 五、 弱电平面图

附件详情

本稿件是某两层别墅电气施工图纸，工程建筑住宅一层面积为205.9平方米，住宅二层面积为120.1平方米，建筑物最高屋脊标高为7.88米;电气设计包含配电系统、照明设计、插座动力、电话网络系统。

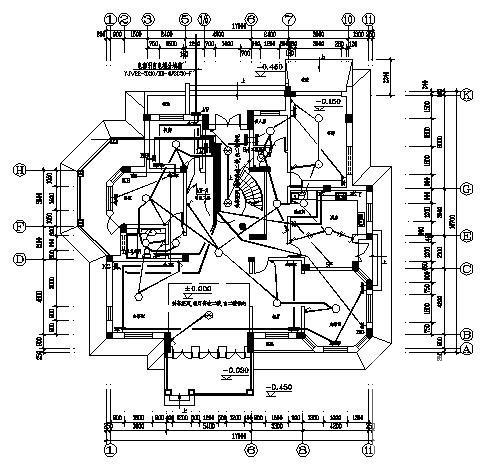

第 1 张图

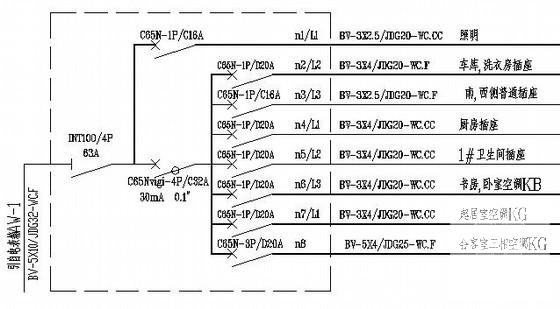

第 2 张图

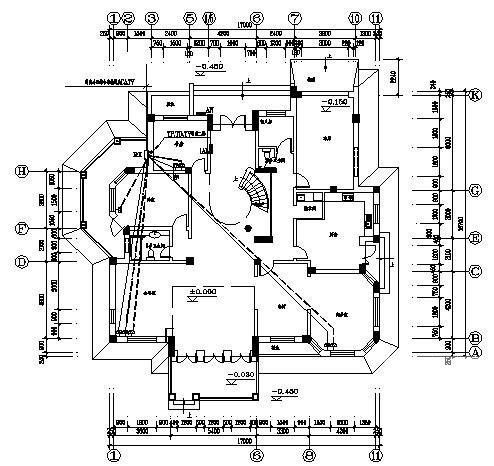

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
