两层单户别墅住宅楼电气施工CAD图纸（三级负荷）
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：入侵报警系统,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、 电气设计 说明
- 二、配电系统图
- 三、弱电系统图
- 四、电气平面图
- 五、 防雷接地 平面图
附件详情
本稿件是两层单户别墅住宅电气施工图纸，电气设计包含配电设计、有线电视及网络电话系统、照明设计、插座动力系统、防雷接地系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

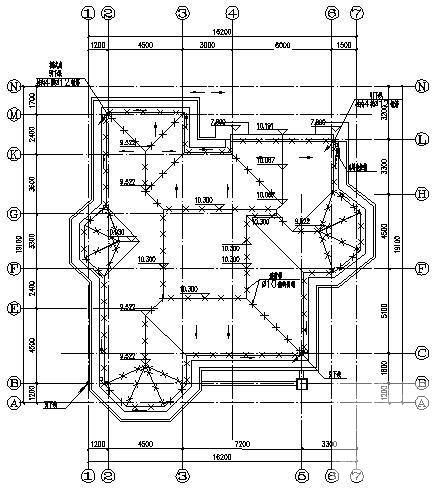

别墅电气施工图纸 - 1 -

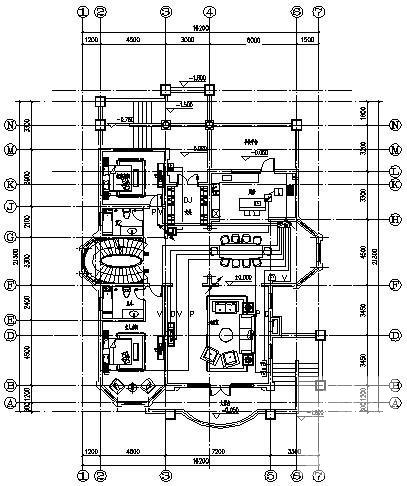

别墅电气施工图纸 - 2 -

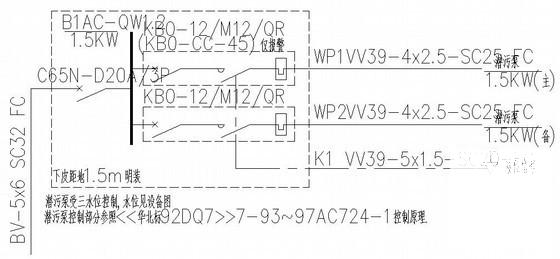

别墅电气施工图纸 - 3 -

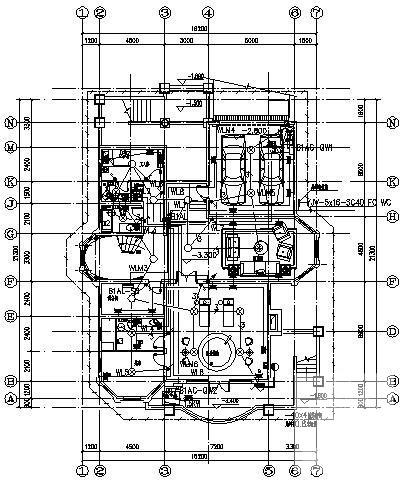

别墅电气施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
