两层带阁楼别墅电气施工CAD图纸（三级负荷）
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：9张
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、 配电箱系统 图
- 三、 照明平面图
- 四、插座动力平面图
- 五、 弱电平面图
- 六、防雷接地平面图
附件详情
本稿件是某两层带阁楼别墅电气施工图纸，电气设计包含配电系统、照明设计、动力插座、电话电视系统、防雷接地设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

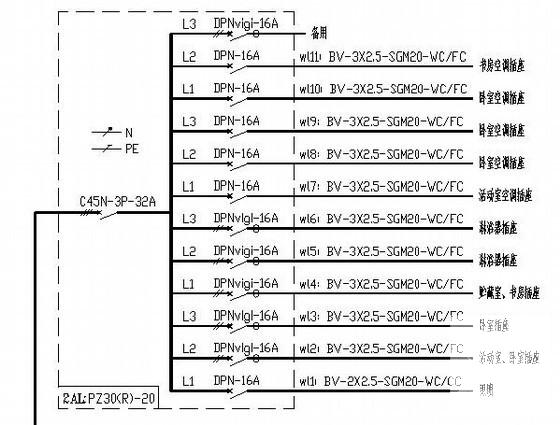

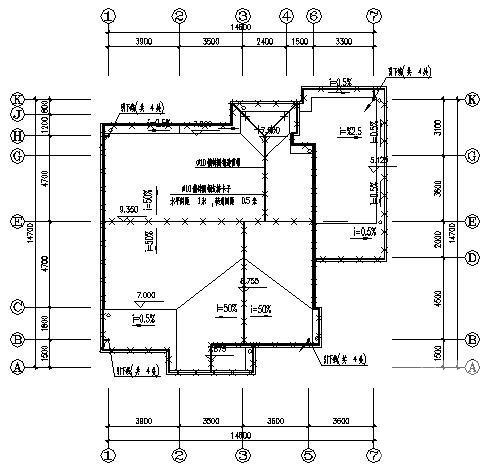

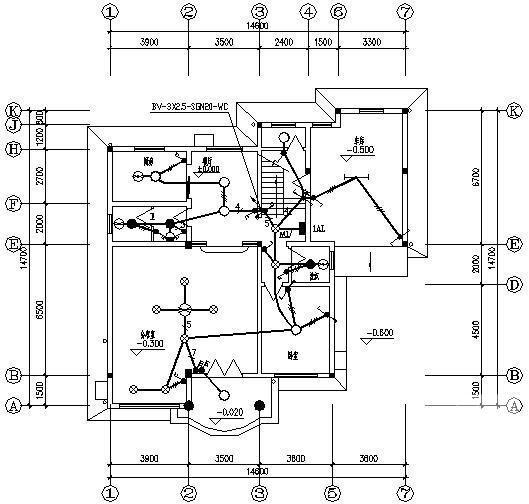

带阁楼别墅 - 1 -
带阁楼别墅 - 2 -
带阁楼别墅 - 3 -
带阁楼别墅 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.19 MB
- 收藏次数：0
-
文件名称：
附件-995856676707788898557.rar
带阁楼别墅下载
