一份两层联体别墅电气CAD施工图纸（三级负荷）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：混合结构
• 建筑设计面积：443.96平方米
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 负荷等级：三级
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、电气设计说明
• 2、 配电箱系统 图
• 3、电照平面图

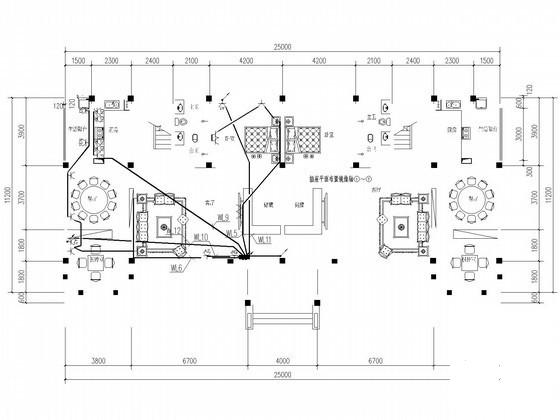

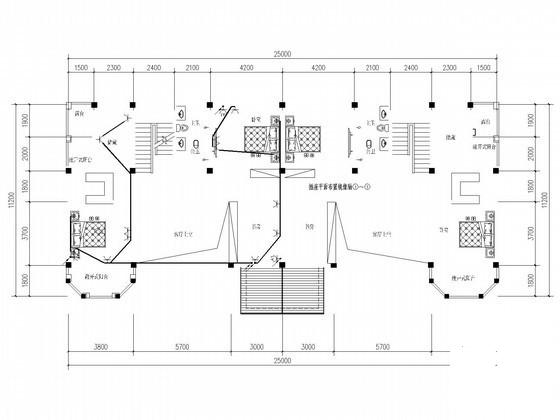

• 4、插座平面图
• 5、 弱电平面图

附件详情

该项目为联排别墅的电气设计。共二层，总建筑面积为443.96m2，建筑基地面积为190.0m2，建筑总高度为8.9m。建筑设计结构形式为底框砖混结构。建筑物合理使用年限为 50年,耐火等级二级。
电气设计包含电力配电系统； 照明系统 ；建筑物接地系统及安全措施；住宅电话、有线电视、数据等管线预留预埋。

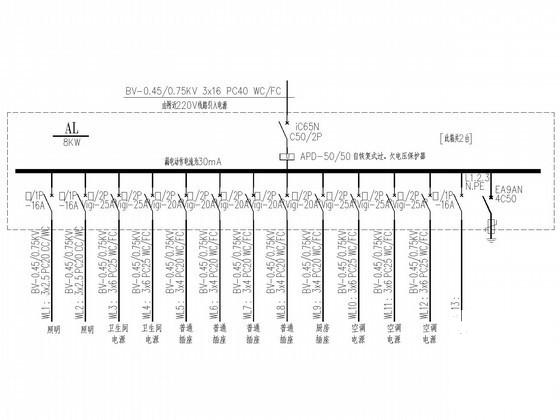

配电箱系统图

配电箱系统图

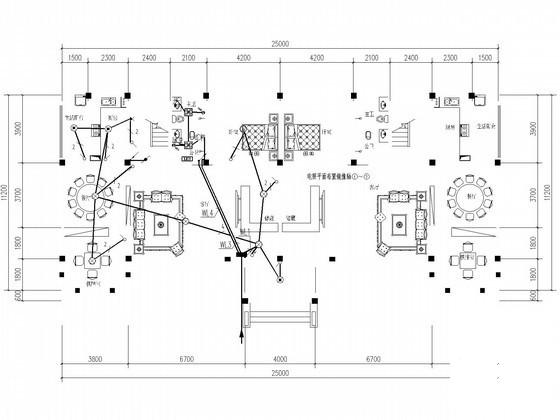

一层电照平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
