建筑类别：别墅
-
建筑高度类型：多层建筑
-
建筑设计面积：256.60平方米
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
参考图纸：17张
-
设计年代：近代
-
负荷等级：三级
-
防雷等级：第三类
-
接地方式：TN-C-S
-
项目所在地：湖北
-
强电
设计：低压配电,电气照明,建筑物防雷
附件详情
-
一、
电气设计
说明
-
二、配电系统图
-
三、电气平面图
-
四、
防雷接地
平面图
附件详情
该项目是某高档住宅建筑，地上三层，均为住宅，总建筑面积256.60平方米。设计主要包含220/380V配电系统、照明、插座、建筑物防雷、接地系统及安全措施等。

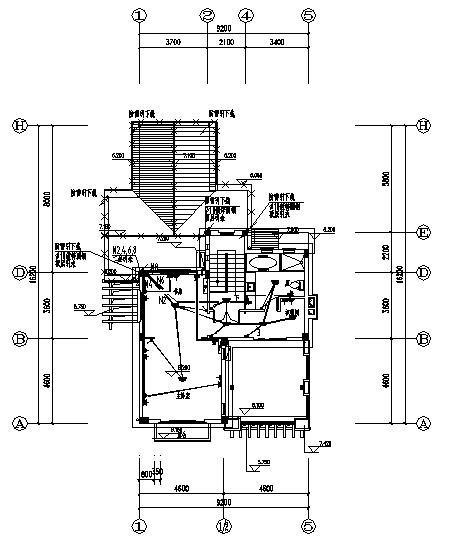

第 1 张图

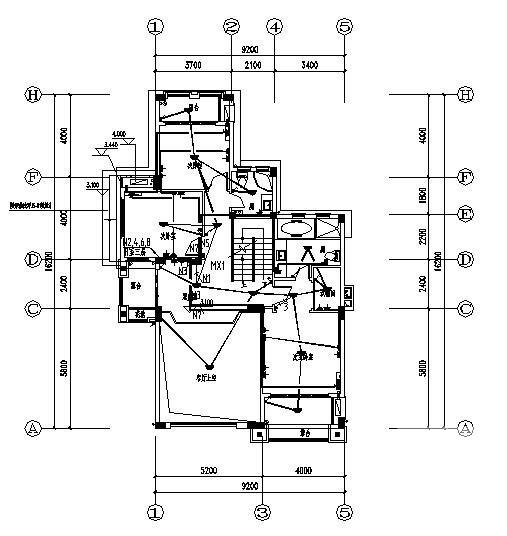

第 2 张图

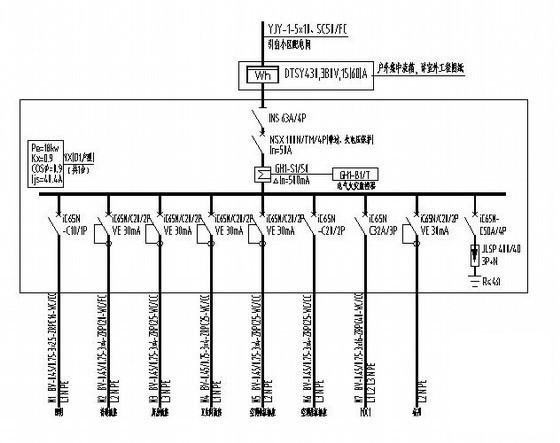

第 3 张图

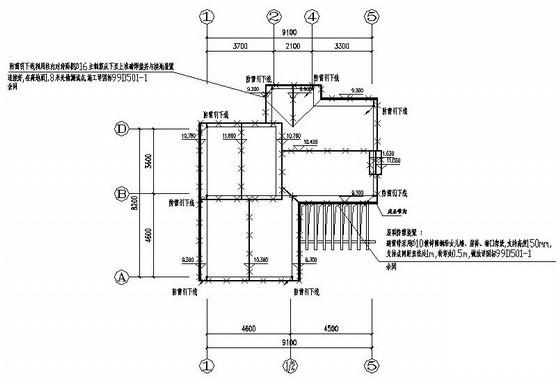

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
