一份3层中学食堂电气CAD施工图纸（三级负荷）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐饮
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 建筑地下层数：1层
• 参考图纸：8张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 一、设计说明及资料目录
• 二、主要材料表
• 三、配电系统图
• 四、负一层 照明平面图
• 五、底层照明平面图
• 六、二层照明平面图
• 七、屋面 防雷平面图
• 八、防雷接地平面图

附件详情

本稿件是重庆某中学食堂工程电气图纸，设计包含配电系统、 照明系统 、防雷接地系统。
该项目为学校食堂，共两层，负荷等级为三级，采用TN-S保护接地系统。

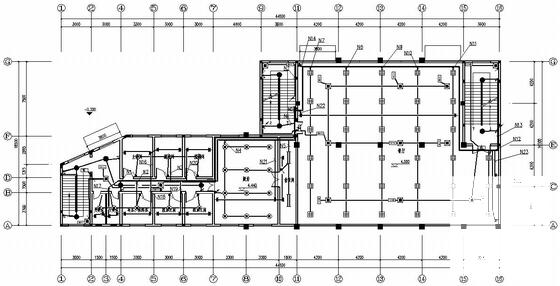

第 1 张图

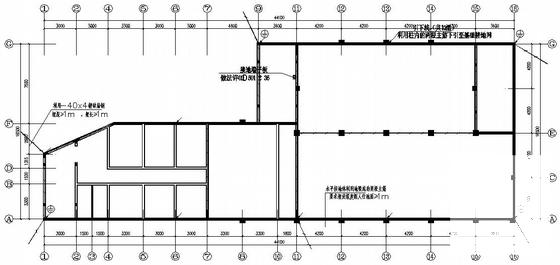

第 2 张图

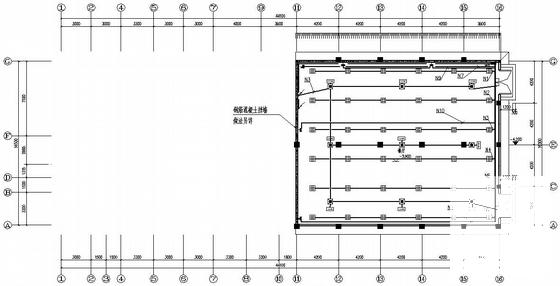

第 3 张图

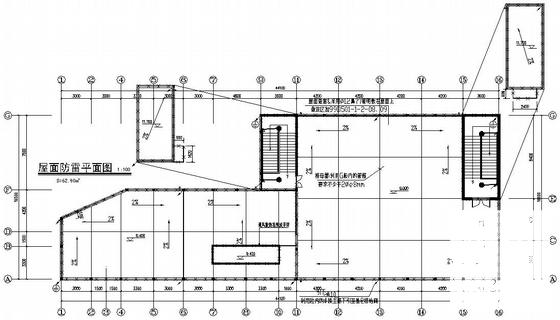

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
