中学5层教学楼电气CAD施工图纸（三级负荷）(防雷接地系统)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：5240平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 负荷等级：三级
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

该项目为某初级中学教学楼，地上三～五层，建筑高度18.23米，总建筑面积5240平方米，属一般多层民用建筑。
设计范围包括：配电系统、 照明系统 、 防雷接地 系统、电话系统、有线电视系统、网络系统、多媒体系统等。

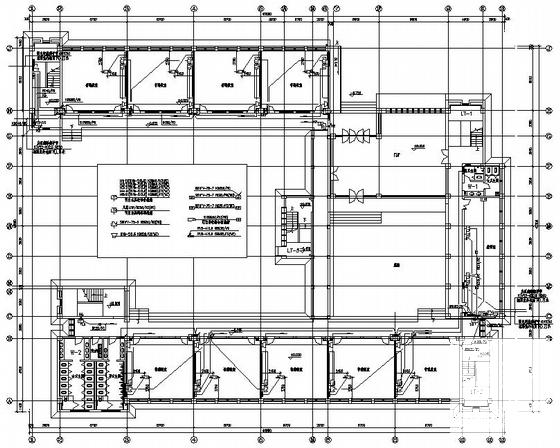

第 1 张图

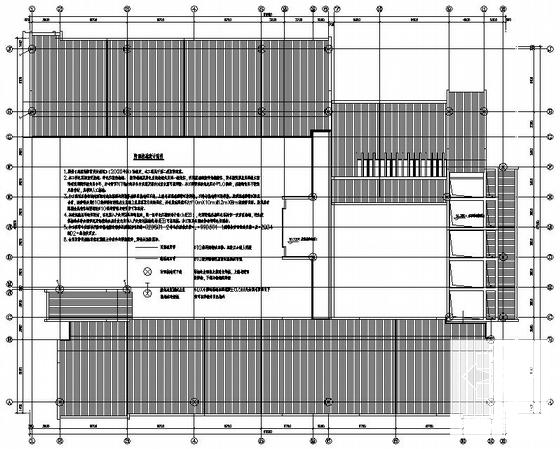

第 2 张图

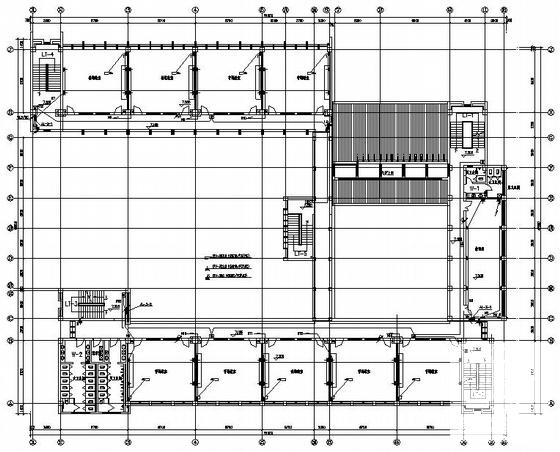

第 3 张图

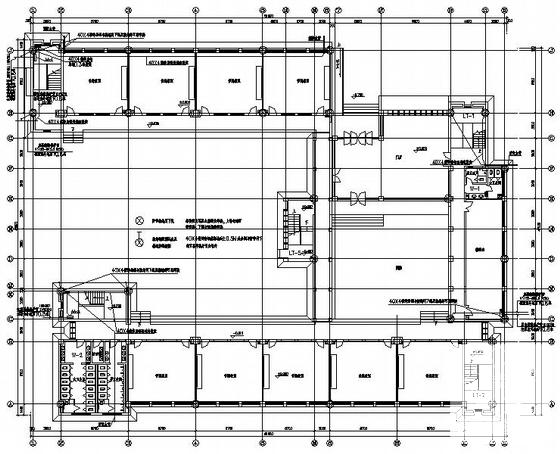

第 4 张图
