一份中学4层教学楼电气CAD施工图纸（三级负荷）(自动报警系统)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑设计面积：9342.5平方米
• 建筑地上层数：4层
• 负荷等级：三级
• 有线广播：服务性

附件详情

该项目为某中学教学楼,地上四层局部五层砖混,框架结构, 顶板为现浇楼板,板上有垫层. 电气设计 主要包括照明,有线电视,宽带网系统,广播,电铃系统,消防自动报警系统及防雷与接地等部分,具体详平面图示.建筑面积共9342.5平方米。

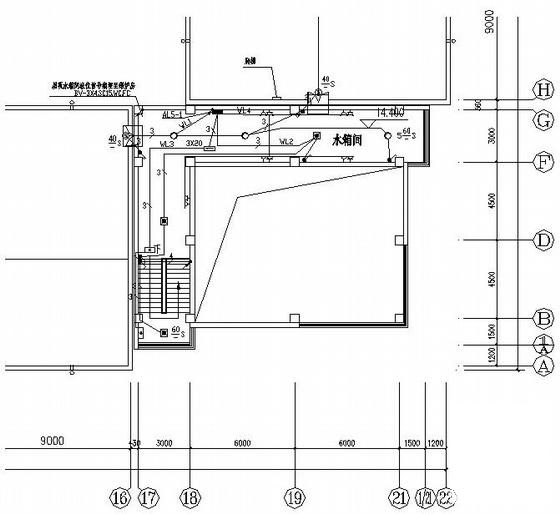

第 1 张图

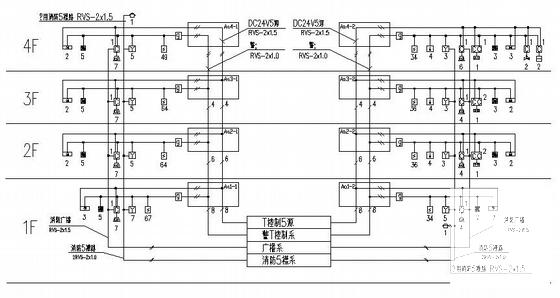

第 2 张图

第 3 张图

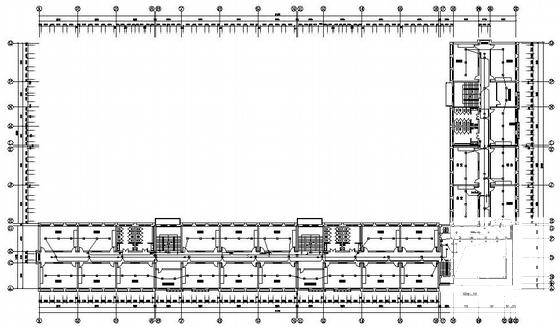

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
