中学7层综合教学楼消防电气CAD施工图纸（高20.6米）(火灾自动报警)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：38840平方米
• 建筑地上层数：7层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 地下室用途：其它
• 弱电设计： 火灾自动报警系统 ,广播系统

附件详情

该项目为某高级示范综合教学楼，总建筑面积为38840平方米，地上部分教学楼五层，综合楼七层，地下二层。建筑总高度20.6米，综合楼26.4米，综合楼耐火等级为二级。设计范围包括：火灾自动报警及消防联动系统、事故广播系统等。

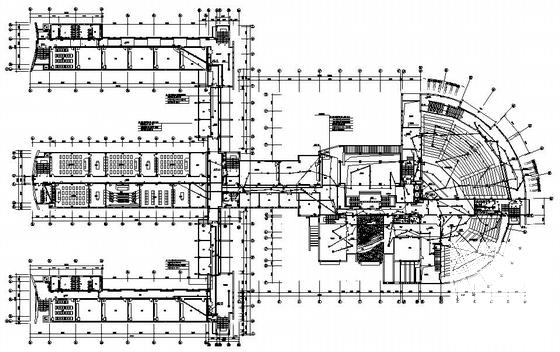

第 1 张图

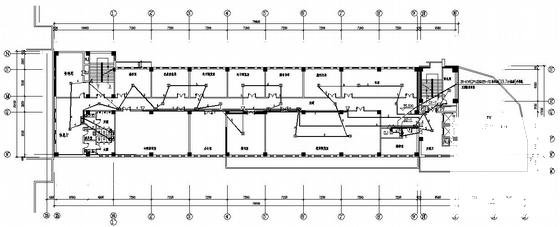

第 2 张图

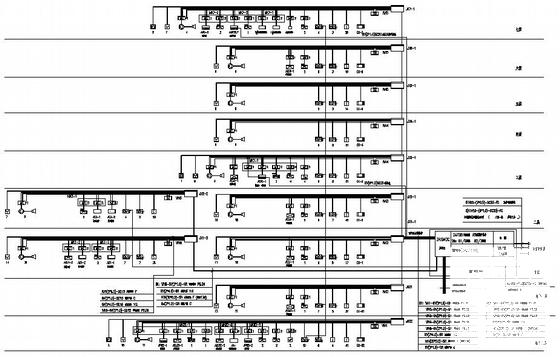

第 3 张图

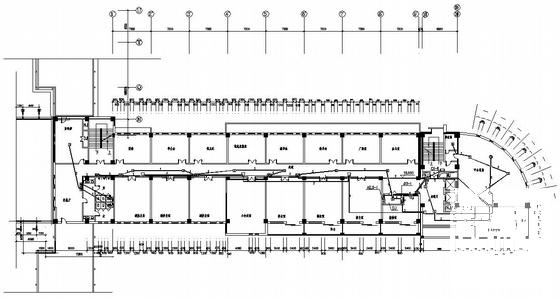

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
