一份知名大学12层教学楼电气CAD施工图纸(自动报警系统图)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化,其他
• 建筑高度类型：单层建筑,高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：37张
• 设计年代：近代
• 地下室用途：车库,其它
• 负荷等级：二级,三级
• 防雷等级：第二类
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
• 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统,其它

附件详情

• 1、电气设计说明
• 2、电视监控系统图
• 3、有线电视系统图
• 4、综合布线系统图
• 5、低压主接线
• 6、消防火灾自动报警系统图
• 7、 配电箱系统 图
• 8、配电干线图
• 9、层干线平面图
• 10、插座平面图
• 11、 照明平面图
• 12、自动报警平面图
• 13、网络,监控,电视平面图
• 14、防雷接地平面
• 15、接地平面图

附件详情

该附件是该附件为知名大学教学楼全套电气施工图纸,共37张。
项目概要：该图书馆地上十层,地下一层,顶层(十一层)为设备房.该图书馆主要为书库和阅览室及部分办公.该建筑设有消火栓系统,自动喷淋系统,防排烟系统等防火设施。
设计范围：电力 照明,火灾自动报警系统,防雷及接地系统,综合布线系统,有线电视系统,电视监控系统
......
，共37张。

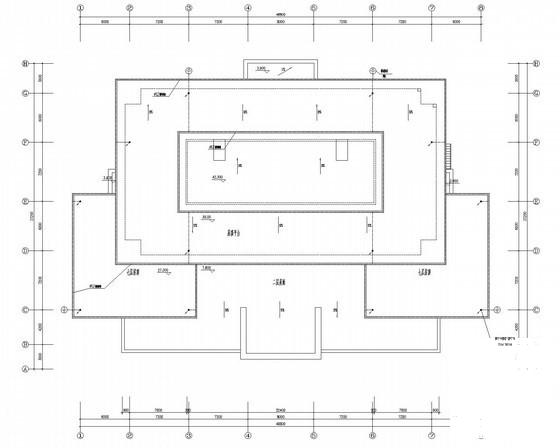

屋顶防雷接地平面

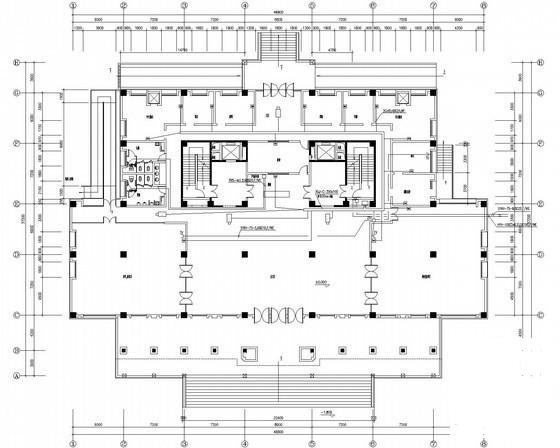

一层网络,监控,电视平面图
