188平米热交换站电气施工CAD图纸（三级负荷）
- 建筑类别：其他
- 建筑设计面积：188.68平方米
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 负荷等级：三级
- 强电设计： 供配电系统 ,低压配电,电气照明,接地安全
附件详情
- 1、电气设计说明
- 2、低压配电系统图
- 3、 配电箱系统 图
- 4、动力平面图
- 5、 照明平面图
- 6、总等电位联结平面图
附件详情
该附件是某热交换站电气施工图纸，电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、等电位链接。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

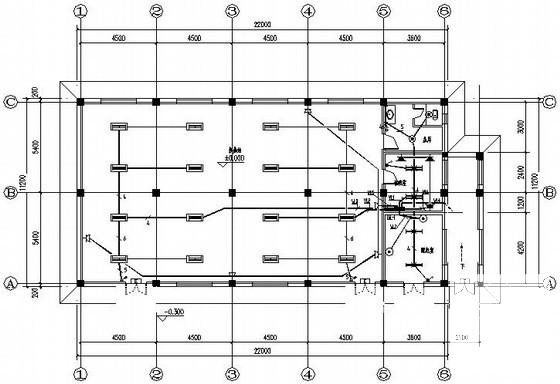

第 1 张图 -

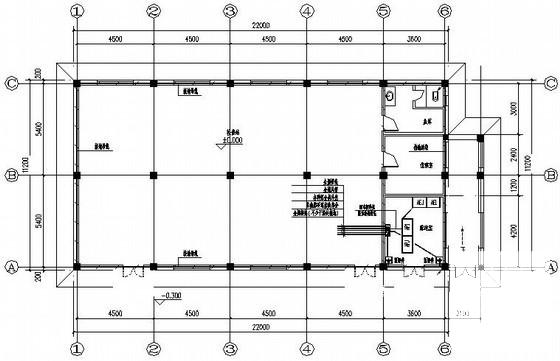

第 2 张图 -

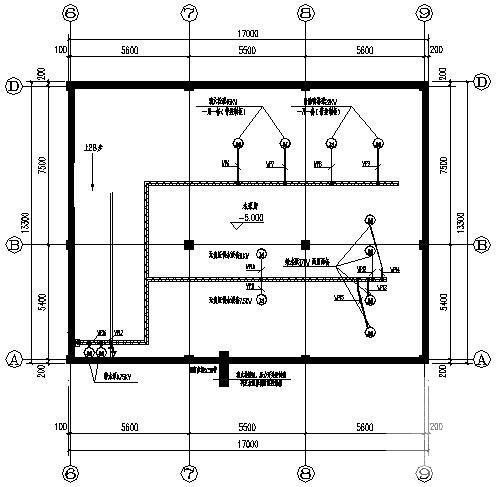

第 3 张图 -

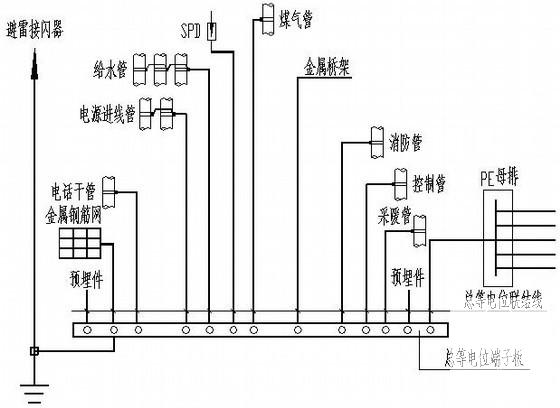

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.26 MB
- 收藏次数：0
-
文件名称：
附件-995856686589980086567.zip
