[CAD]6层住宅楼小区电气设计图纸（三级负荷）(供配电系统)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：7634.82平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：13张
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目建筑面积7634.82平方米,地上六层,总高度22.15米,为三类建筑。供电电源为三级负荷。
设计范围： 照明系统 ， 供配电系统 ，防雷系统等。

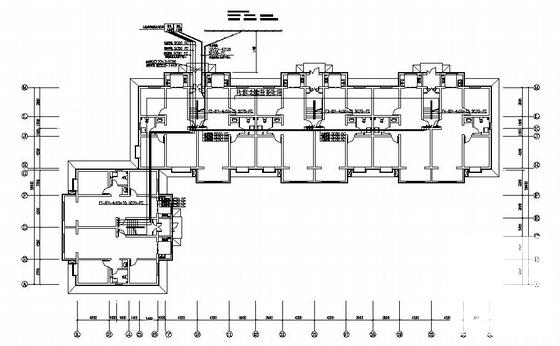

第 1 张图

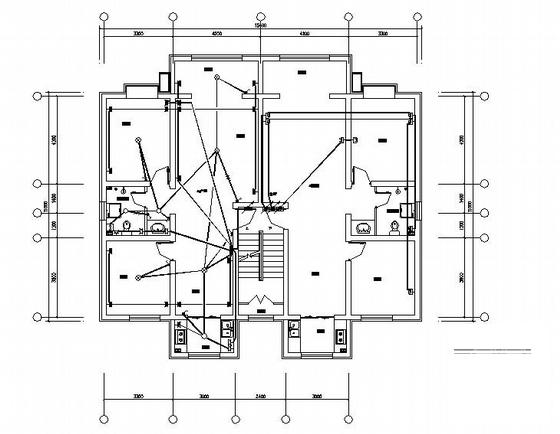

第 2 张图

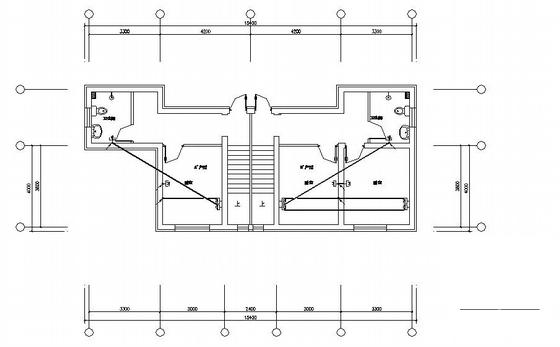

第 3 张图

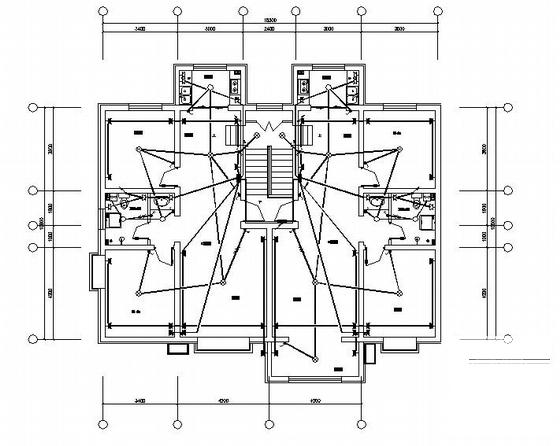

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
