5层住宅楼小区水电施工CAD图纸（三级负荷）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
该项目为大连某住宅小区水电施工，包括A区45#-67#楼，设计范围包括：
电气部分：配电系统、
照明系统
、
防雷接地
系统、弱电系统等；
给排水部分：给水系统、排水系统、给排水平面布置。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

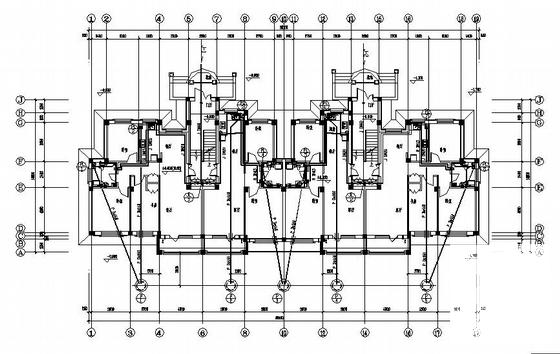

住宅楼水电图纸 - 1 -

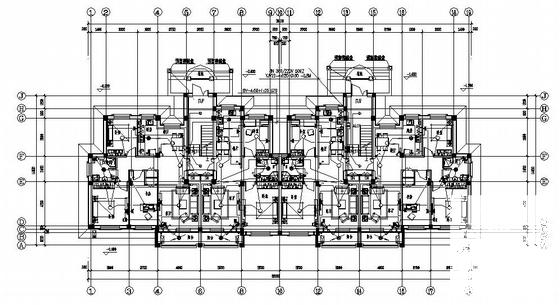

住宅楼水电图纸 - 2 -

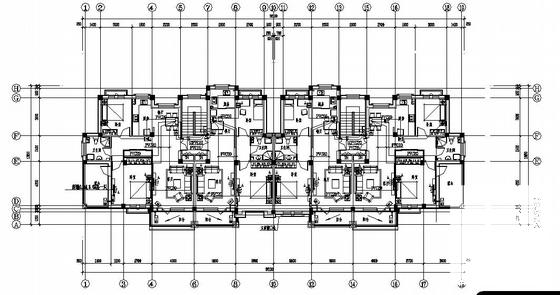

住宅楼水电图纸 - 3 -

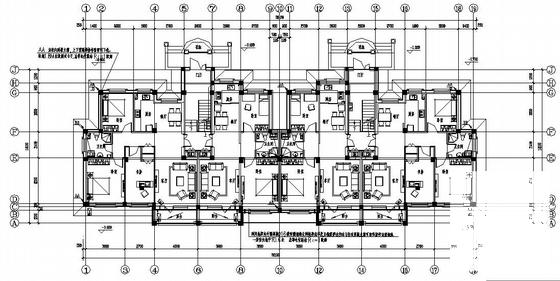

住宅楼水电图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
