2800平米3层会所水电施工CAD图纸（三级负荷）
- 建筑类别：娱乐,餐饮
- 建筑高度类型：多层建筑
- 建筑设计面积：2800平方米
- 地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：10张
- 负荷等级：三级
附件详情
- 一、 电气设计 说明
- 二、 强电 插座定位图
- 三、弱电插座定位图
- 四、开关照明控制图
- 五、卫生间给排水图纸
附件详情
该项目是会所水电项目，建筑面积约2800平米，三层，设计包含强电、弱电插座定位图、开关照明、卫生间给排水等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

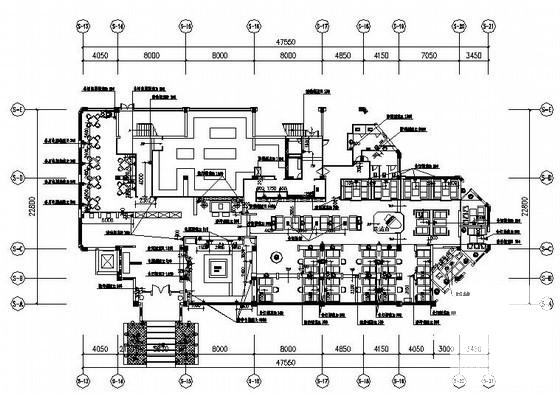

水电施工图纸 - 1 -

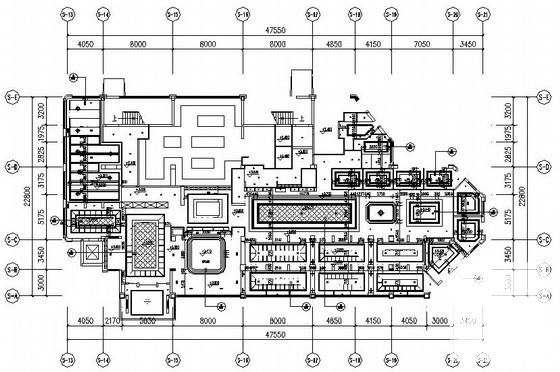

水电施工图纸 - 2 -

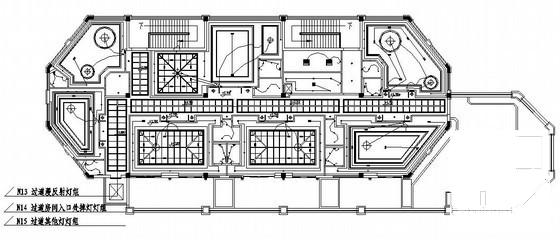

水电施工图纸 - 3 -

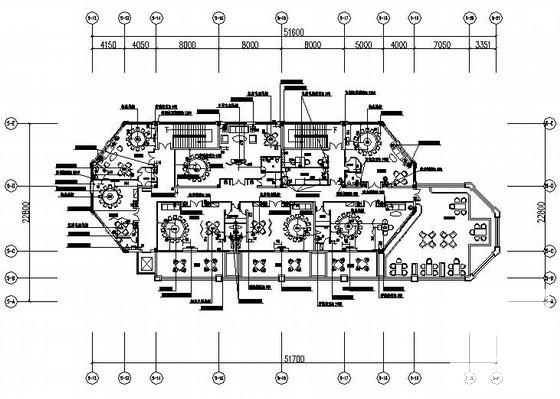

水电施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
