一份花园小区6层住宅楼电气CAD施工图纸（三级负荷，第三类防雷）

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑,高层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：28张
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：吉林
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

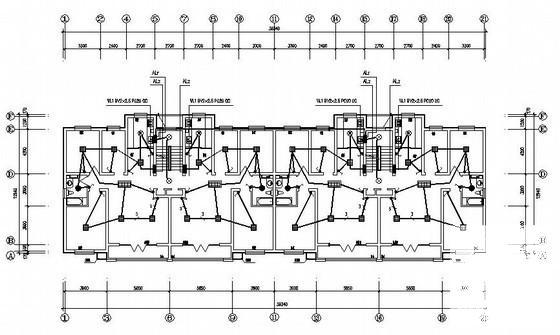

• 1 照明系统 平面图及供电系统图

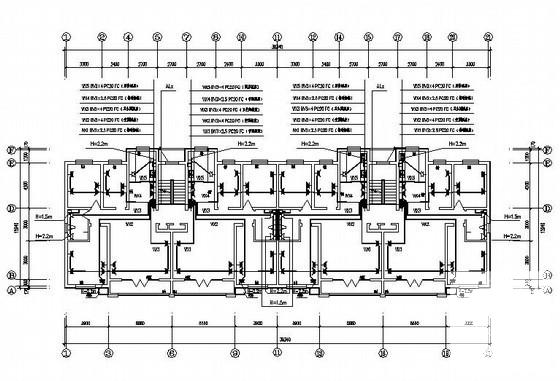

• 2 电话及网络平面图及系统图

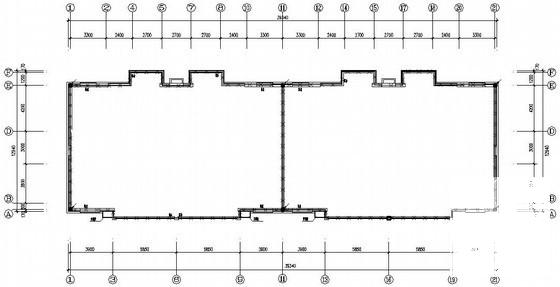

• 3 防雷接地 施工平面图

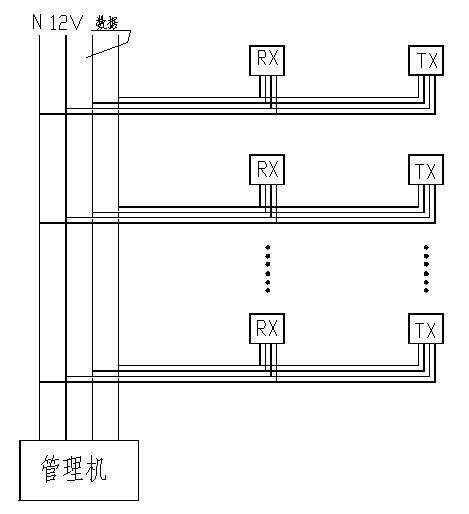

• 4 小区周界防范平面图及系统图
• 5 小区电视监控平面图及系统图
• 6 小区公共广播平面图及系统图

附件详情

该项目为某花园智能小区，总共6层，层高3.0m。设计内容包含照明、防雷接地、电视电话、网络、对讲、背景音乐、电视监控、巡更、周界防范系统。
