建筑类别：医疗
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：4层
-
参考图纸：62张
-
设计年代：近代
-
地下室用途：人防
-
节点大样：人防
-
防雷等级：第三类
-
接地方式：TN-S
-
项目所在地：安徽
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：综合布线系统,有线电视和卫星接收系统,呼应信号及信息显示,其它
附件详情
-
电气设计及施工说明
-
图例、弱电系统图
-
配电系统图一
-
配电系统图二
-
基础接地平面图
-
一层

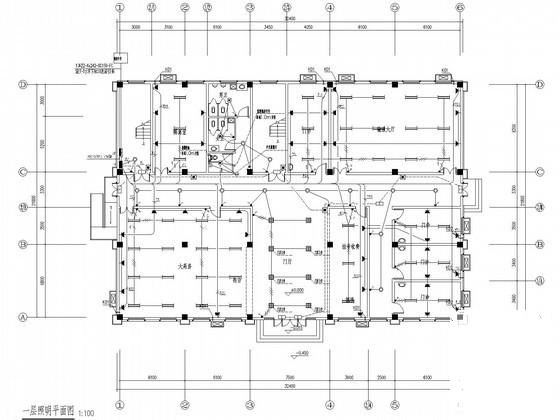

照明平面图
-
二层照明平面图
-
三层照明平面图
-
四层照明平面图
-
屋顶
防雷平面图
-
一层
弱电平面图
-
二层弱电平面图
-
三层弱电平面图
-
四层弱电平面图
-
三层病理呼叫平面图
-
四层病理呼叫平面图
-
……
附件详情
该项目总建筑面积为2632.6平方米，建筑占地面积为735.544平方米，其中地上建筑面积为2632.6平方米。该项目为二类多层，地上4层，建筑总高度：14.7m。耐火等级二级。主要建筑设计结构形式为砼框架结构，抗震设防烈度为7度，设计使用年限50年。
电气设计内容主要为：低压配电系统，照明系统，防雷与接地系统，综合布线系统，有线电视系统，病理呼应(叫)信号系统[该资料只预埋管]。建筑物内生活给水系统；排水系统；消火栓系统。
，图纸共62张。

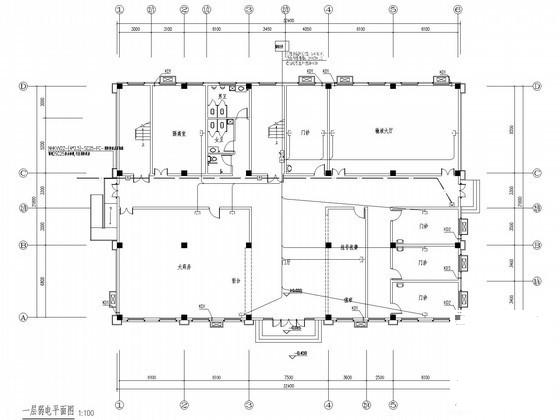

一层弱电平面图

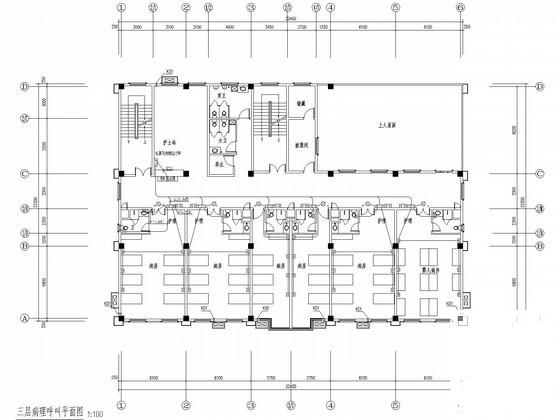

三层病理呼叫平面图

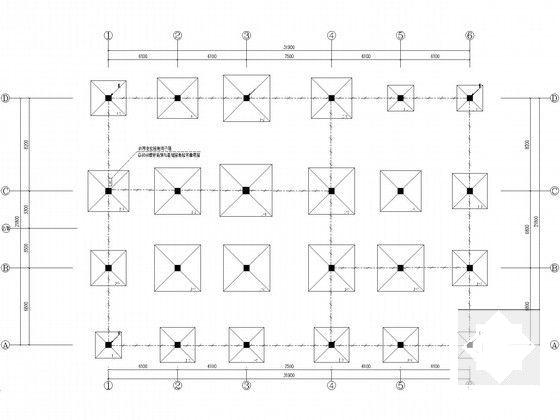

基础接地平面图

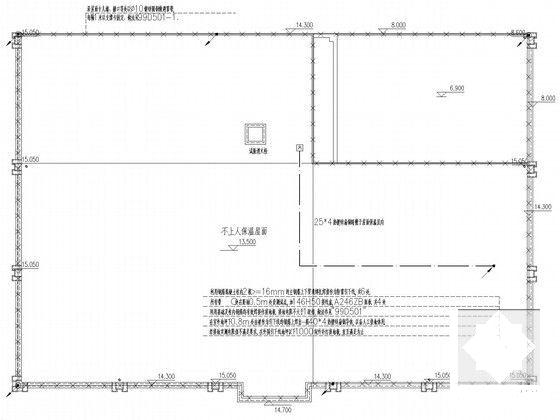

屋顶防雷平面图

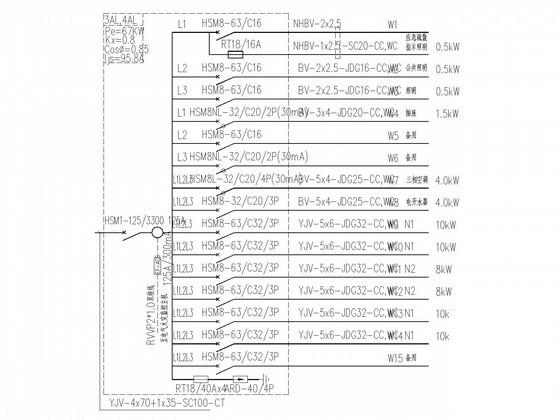

配电系统图
