[CAD]24层一类高层住宅楼电气图纸（二级负荷）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计面积：29299.26平方米
• 建筑地上层数：23层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、竖向配电系统图
• 三、弱电系统图
• 四、消防系统图
• 五、 配电箱系统 图
• 六、电气平面图
• 七、 弱电平面图
• 八、消防平面图
• 九、防雷接地平面图

附件详情

该项目地下一层为车库，地上一二层为商业，三至二十二层为住宅，建筑面积29299.26m ，地下1层，建筑高度75m。
设计内容：电力配电系统;照明配电系统;建筑物防雷、接地系统及安全系统;火灾自动报警系统；电视、电话系统；网路系统；电气节能等。

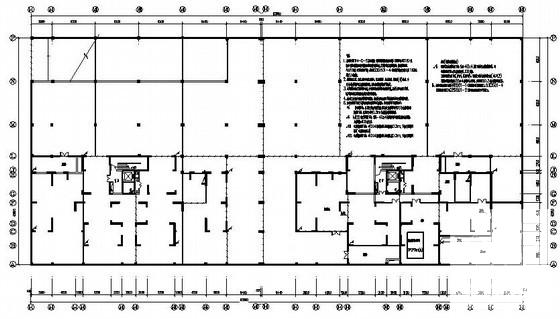

第 1 张图

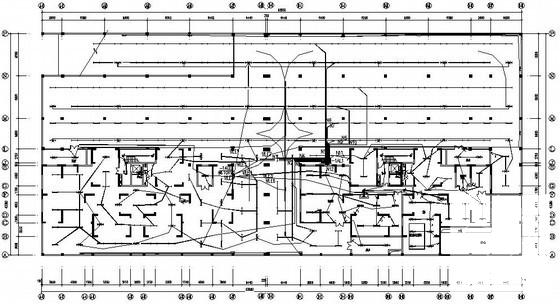

第 2 张图

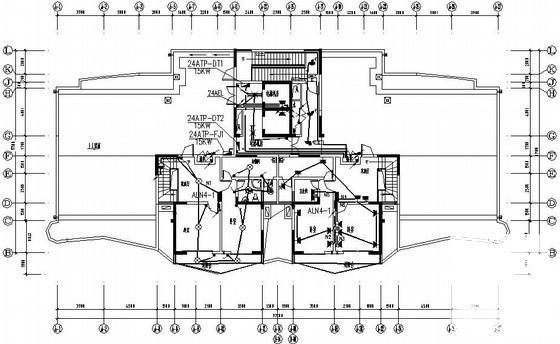

第 3 张图

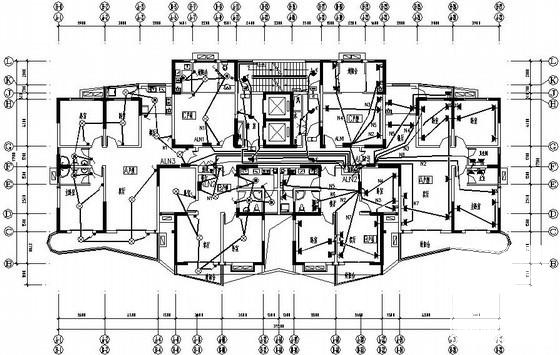

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 11:15:54上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
