一份22层住宅楼电气CAD施工图纸（二级负荷）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：21549.77平方米
• 建筑地上层数：22层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第三类
• 火灾保护分级：一级
• 接地方式：TN-C-S
• 项目所在地：山东
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、配电箱系统图
• 三、低压干线系统图
• 四、弱电系统图
• 五、消防报警系统图
• 六、 照明平面图
• 七、动力平面图
• 八、 弱电平面图
• 九、防雷接地平面图

附件详情

该项目是某住宅楼项目，地下二层，地上二十二层，建筑高度为64.39米。建筑面积为21549.77平米。该项目为一类高层建筑，建筑设计结构形式剪力墙结构，基础形式为桩基础。电气设计包含低压配电、电气照明、有线电视、语音通讯、网络系统、门铃对讲系统、火灾自动报警系统、防雷和接地系统。

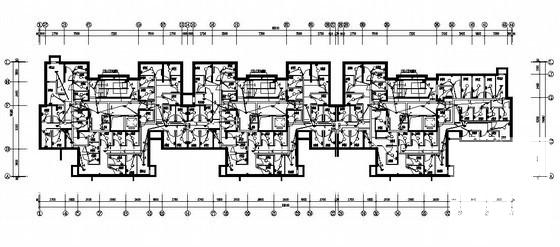

第 1 张图

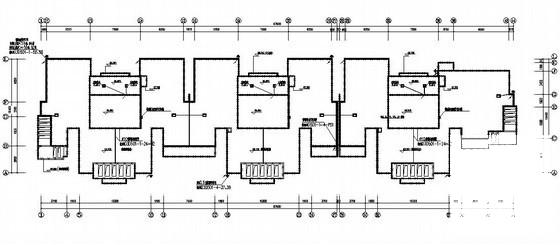

第 2 张图

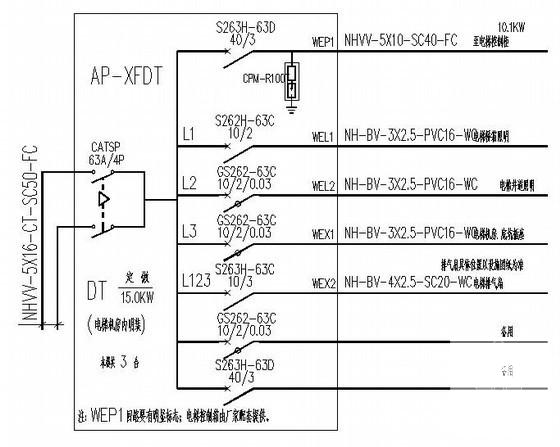

第 3 张图

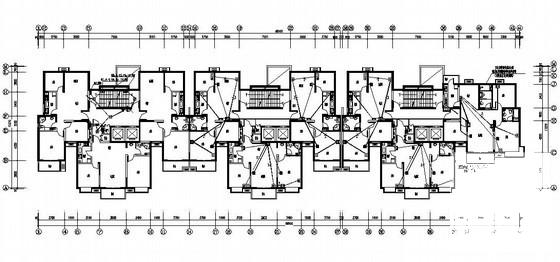

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
