一份6层全国连锁酒店电气CAD施工图纸(装修设计,二级负荷)

[复制链接]

0

主题

0

帖子

1297

积分

超级版主

Rank: 8Rank: 8

积分
1297
发表于 2020-2-17 21:16:00 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:商业, 宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计年代:近代
  • 地下室用途:车库, 设备用房, 其它
  • 节点大样:其它
  • 负荷等级:二级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 项目所在地:山西
  • 强电设计: 供配电系统 , 低压配电, 电气照明, 其它
  • 弱电设计:视频监控系统, 综合布线系统, 通信系统, 有线电视和卫星接收系统, 信息网络系统

附件详情

  • 1、电气设计说明
  • 2、低压配电干线及总配图
  • 3、配电系统图
  • 4、电话系统图
  • 5、网络系统图
  • 6、有线电视系统图
  • 7、监控系统图
  • 8、 弱电平面图
  • 9、 照明平面图
  • 10、插座平面图
  • 11、房型A/B电气大样图
  • 12、天花布置平面图
  • 13、设备布置图

附件详情

该附件是[山西]全国连锁酒店全套电气施工图纸(含装修设计),总共39张。
项目建筑:地上六层。酒店大堂位于一层,主要功能为客房,共计105套.
设计内容:供配电系统、照明系统、网络电话系统、有线电视系统、监控系统、装饰电气设计等。

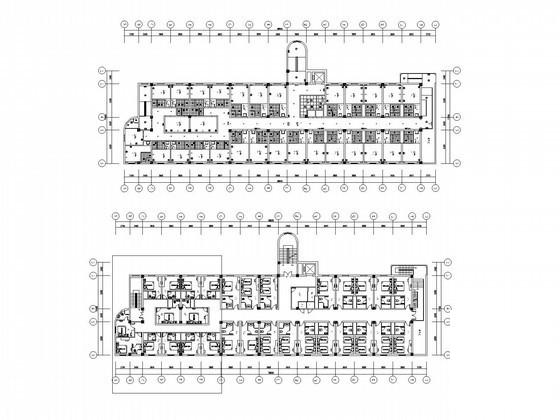

弱电平面图

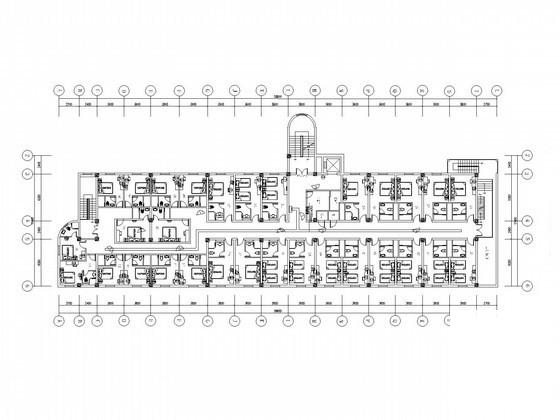

房间A、B型大样图

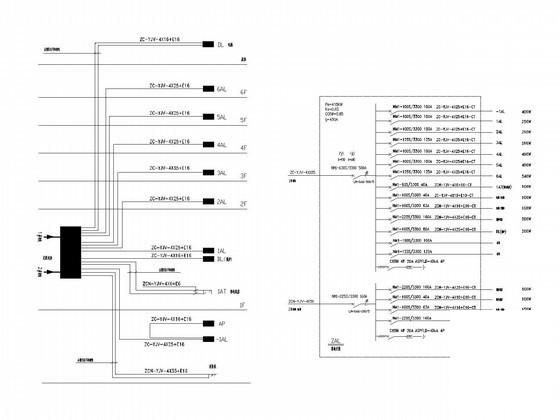

低压干线、总配图

酒店装修设计施工图 - 1
第 1 张图
酒店装修设计施工图 - 2
第 2 张图
酒店装修设计施工图 - 3
第 3 张图
酒店装修设计施工图 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 21:16:00上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。

附件2099v11edecsc2s0f0wd0ec020.rar

3.09 MB

下载  售价: 100 积分    赚积分
