酒店地下车库电气施工CAD图纸（二级负荷）
- 建筑类别：酒店
- 图纸设计深度：施工图
- 参考图纸：9张
- 地下室用途：车库
- 负荷等级：二级
- 火灾保护分级：二级
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,接地安全
- 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统
附件详情
- 1、 电气设计 说明
- 2、配电系统图

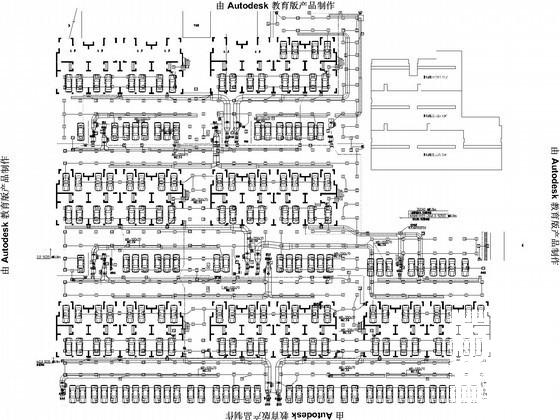

- 3、 照明平面图
- 4、消防平面图
附件详情
该附件是酒店地下车库电气施工图纸，总共9张。
该项目为单层地下车库，总建筑面积为10591.23m 。地下车库层高为4.2m，出地面楼梯间层高为3.0m。该项目耐火等级：一级。车库防火类别为Ⅱ类汽车库(停车175辆)。
设计范围：动力配电、照明、消防、接地设计；电话系统；有线电视系统；消防电话系统等。

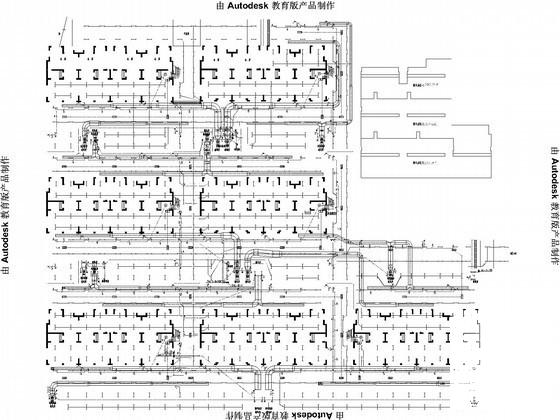

消防平面图

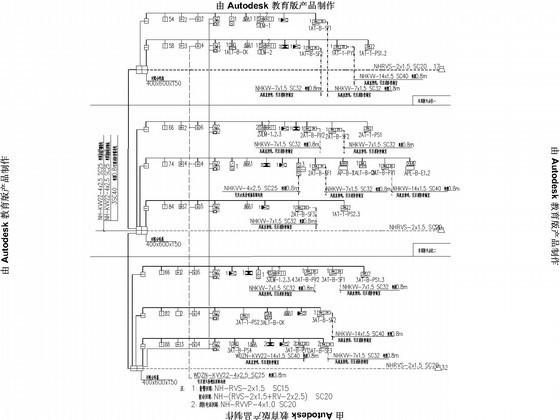

火灾自动报警及联动控制系统图
配电系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
地下车库电气 - 1 -
地下车库电气 - 2 -
地下车库电气 - 3 -
地下车库电气 - 4
以上是部分截图，请下载附件后查看完整高清内容
