一类高层办公建筑大厦电气CAD施工图纸（地下3层）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：23层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：55张
• 设计年代：近代
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：山东
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,通信系统

附件详情

• 1、电气设计说明
• 2、配电干线系统图
• 3、消防干线系统图
• 4、漏电火灾报警通讯干线示意图
• 5、低压系统图
• 6、动力平面图
• 7、 照明平面图
• 8、消防平面图
• 9、防雷接地平面图

附件详情

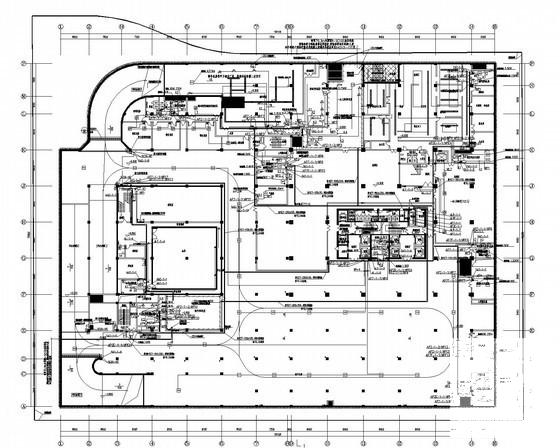

该附件是[山东]一类高层办公建筑大厦全套电气施工图纸，总共55张。
本项目为一类高层办公建筑（100米以下），该资料的主要范围和内容为三层地下室，地上二十三层办公；
该资料范围：变配电系统，,机房，金库，弱电及智能化部分由甲方委托另行设计。电力配电系统； 照明系统 ；建筑物防雷、接地系统及安全措施；火灾报警系统等。

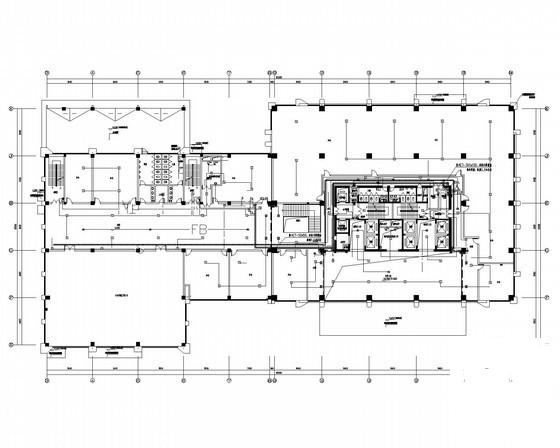

二层消防平面图

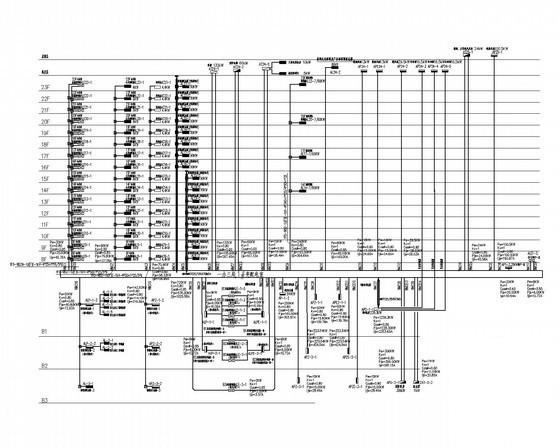

竖向干线平面图二

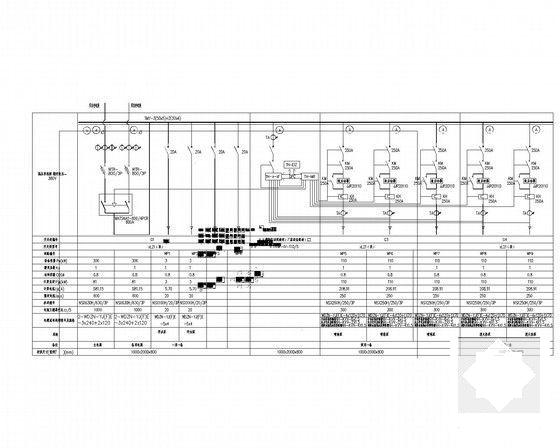

低压系统图二

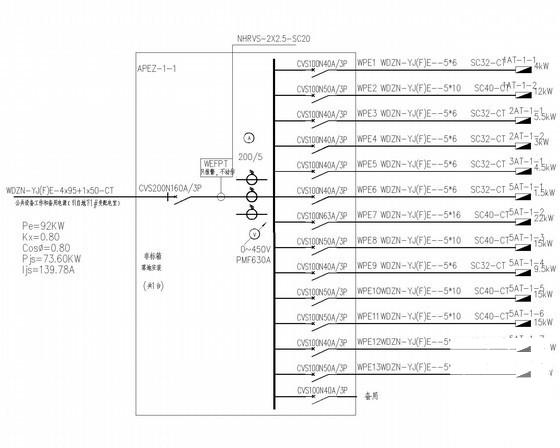

低压系统图五
