一份12层住宅楼电气CAD施工图纸（二级负荷）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：7154.7平方米
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：27张
• 地下室用途：其它
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目为某住宅楼电气施工，二类高层建筑7154.7平方米，地下一层，地上十二层，建筑总高度为37.2米，结构类型为剪刀墙。
设计范围包括：电力照明、 防雷接地 、有线电视、网络系统、通讯系统、可视对讲系统、 消防系统 等。

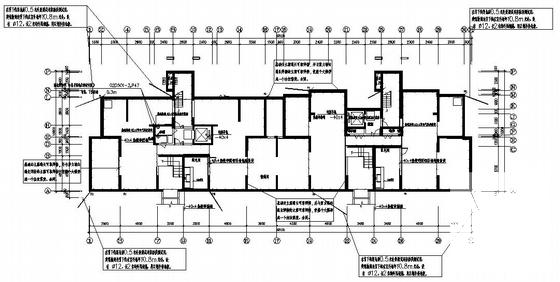

第 1 张图

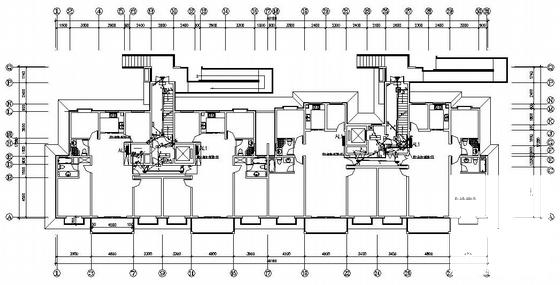

第 2 张图

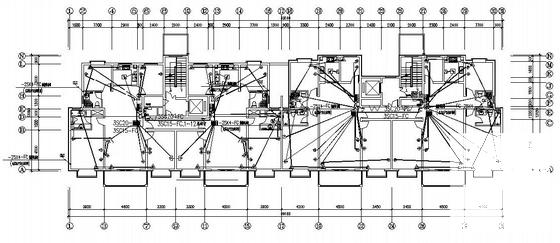

第 3 张图

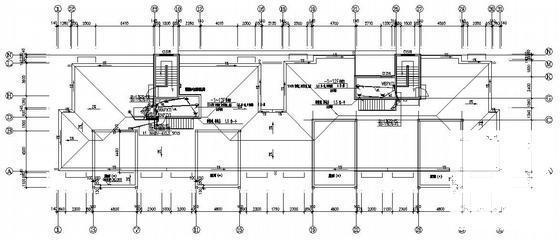

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
